Любительские приборы электропунктуры

Статья адресована в основном радиолюбителям-медикам (особенно неврологам, нейрофизиологам, рефлексотерапевтам), а также радиолюбителям, интересующимся вопросами биофизики. Те, кого заинтересуют изложенные вопросы или кто уже занимается электропунктурой профессионально, должны приложить усилия, чтобы самостоятельно найти теоретические и практические пособия по этому вопросу в научной литературе. Вопросы, обсуждаемые в статье изложены популярно, хотя это не означает, что некоторые положения людям с техническим (инженерным) образованием будут понятны «с наскока». Возможно, придется запастись терпением и парой-тройкой словарей-энциклопедий «биологического» направления. Во всяком случае, подходы «технарей», типа, - «закрутил гайку – машина едет, а не закрутил – стоит», к биологическим системам не приемлемы. С другой стороны вопросы схемотехники приборов, наверняка, покажутся профессионалам «убого простыми», собственно, как и само описание работы приборов.

Из сказанного выше нетрудно догадаться, что автор, относясь серьезно к своей работе, должен озаботиться первой заповедью врача – «не навреди!». Так зачем тогда излагать нечто по поводу этого, достаточно экзотического вида терапии?

Но, во первых, работа популяризаторская и совсем не претендует на практическое пособие для начинающих. Во вторых. В аптеках продается множество лекарств (и даже без рецептов), которые и сильнодействующие и эффективны при различных заболеваниях. Но вряд ли кто-то станет их принимать, не посоветовавшись с врачом…Может быть хуже!

I. Общие положения.

Специфичность электропунктуры (ЭП) не является собствен­но чем-то выходящим за рамки классической акупунктуры (АП), но отличается лишь степенью подготовленности самого специалиста в облас­ти АП. Необходимо знать топографию биологически активных точек (БАТ), для чего существует индивидуальный отрезок длины, назы­ваемый «цунь», атласы топографии БАТ на коже человеческого тела, система меридианов, ответственных за те или иные функциональные особенности организма человека и т.д. При этом единой теории, объясняющей механизм действия акупунктуры на организм человека с точки зрения достижений современной биологии до сих пор не существует.

Приборы ЭП обычно имеют режим «Поиск БАТ», что нес­колько упрощает нахождение этих точек.

Практическое применение БАТ с учетом местонахождения, нап­равленности действия и иннервационных связей различает следующие группы:

Для невладеюших навыками АП нахождение точек, даже имея под рукой топографический атлас БАТ на коже человека, является трудным вопросом, т.к. приходится в каждом конкретном случае пользоваться индивидуальными пропорциями конкретного пациента. Приборное определение местонахождения БАТ также требует хотя бы начальных знаний акупунктуры, а именно топографии БАТ, в против­ном случае терапевтический эффект будет сомнительным.

2. Особенности электропунктуры.

Воздействие на БАТ электротоком получило название элек­тропунктуры (ЭП). Поиск БАТ осуществляется по сниженному электрокожному сопротивлению (ЭКС). Следует помнить, что электрокожное сопротивление в зоне БАТ меньше, чем в окружающей ее области.

Во избежание электрического или теплового пробоя тканей в области БАТ необходимо, чтобы:

В рассматриваемых приборах указанные принципы полностью соблюдены.

Так как раздражающее действие тока зависит от амплитуды (силы тока), напряжения, полярности импульса и порога возбуди­мости, следует придерживаться рекомендаций:

3. Схемотехника любительских приборов электропунктуры.

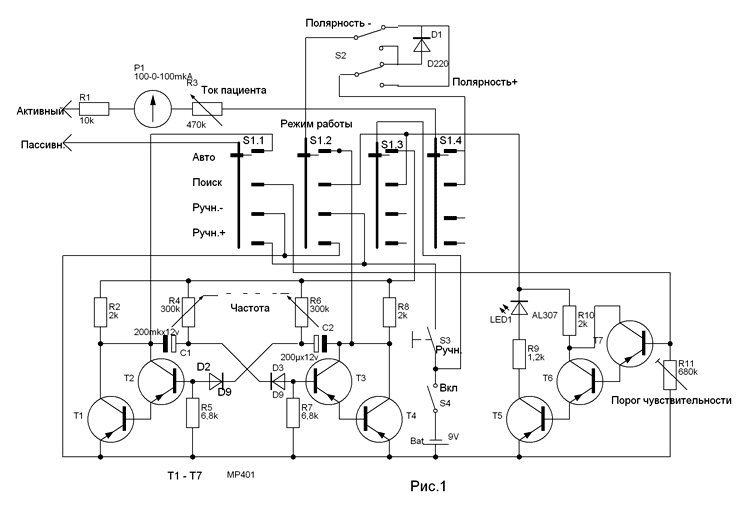

Примером простого и в тоже время многофункционального прибора является схема, широко распространенная в конце 70-х годов прошлого века и соответствующая вышеприведенным требованиям. Собранный на дискретной элементной базе с применением германиевых транзисторов p-n-p проводимости прибор позволяет осуществлять поиск БАТ по сниженному ЭКС (рис.1). Поиск точки проходит с применением схемы УПТ (Т5-Т7), индикация при этом осуществляется светодиодом LED1 и стрелочным индикатором в цепи активного щупа. Генератор на основе симметричного мультивибратора вырабатывает импульсы тока разной полярности (включая в цепь диод D1 в разном направлении с помощью переключателя S2) и продолжительности (спаренный R4-R6,С1,С2) в автоматическом режиме, а дополнив схему коммутацией общих выводов S1.2-S1.4 можно получить и двухполярные импульсы. Стимуляцию БАТ можно осуществлять и в ручном режиме (+ или -) нажатием кнопки S3. Таким образом, можно говорить о функциональном состоянии БАТ, сравнивая величину тока отрицательной и положительной полярности протекающего через БАТ. В приборе применяется чувствительный микроамперметр со средней нулевой точкой, что упрощает коммутацию схемы в разных режимах работы и облегчает визуализацию диспропорции тока разной полярности через точку. Сила тока устанавливается R3. При настройке прибора следует выбрать порог чувствительности изменяя величину R11, наиболее приемлемую с точки зрения поиска точек в каждом конкретном случае.

Питание прибора - от батареи типа «Крона» напряжением 9 v, что делает прибор абсолютно безопасным.

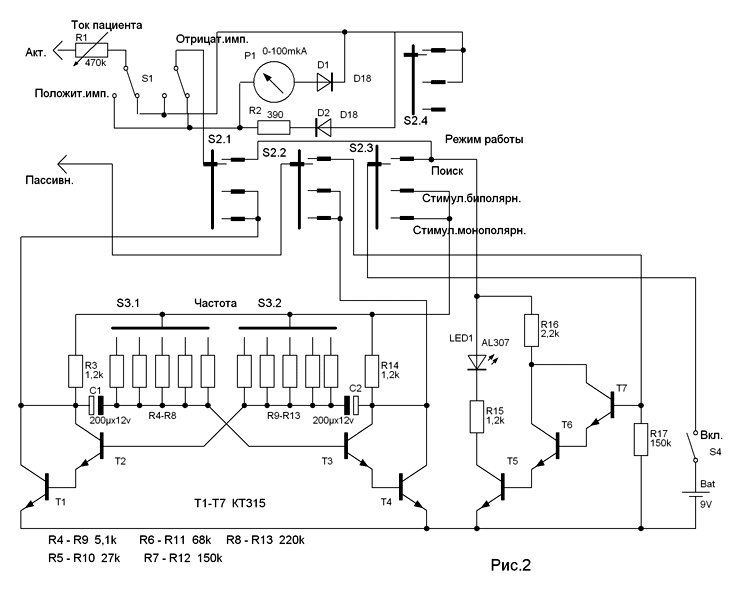

Несколько более простым является прибор, собранный на широко распространенных кремниевых транзисторах n-p-n проводимости (рис.2). В нем применен более распространенный микроамперметр (без средней нулевой точки), убран режим ручной стимуляции БАТ, от симметричного мультивибратора в зависимости от положения S1 и S2 можно получить:

Частота импульсов регулируется скачкообразно переключением подобранных R4-R13 двухгалетным S3 на пять положений («Частота»):

1 - 30 в 1 мин. 3 - 3 в 1 мин. 5 – 0,8 в 1 мин.
2 – 8 в 1 мин. 4 – 1,2 в 1 мин.

Частота однополярных импульсов (+ или -) в два раза меньше. Сила тока регулируется от 0 до 100 мкА с помощью R1 («Ток пациента») (совмещен с выключателем прибора S4).

Режимы работы:

Индикация работы - в режиме «Поиск» зажигается светодиод LED3 и отклоняется стрелка микроамперметра. При стимуляции отклоняется стрелка микроамперметра при поступлении положительного или отрицательного импульса (выбирается в зависимости от положения переключателя S1 «Положит.имп.», «Отрицат.имп.»). Для наглядности работы прибора в режиме стимуляции вместо R3, R14 в схеме можно установить цепочки из светодиода и резистора.

4. Основные принципы работы с приборами электропунктуры.

На примере последней схемы (рис.2) рассмотрим основные принципы работы с прибором для поиска и стимуляции БАТ.

После подключения батареи питания ручка переключателя «Режим работы» устанавливается в положение «Поиск», а переключатель полярности в положение «Положит.имп.»,.

Прибор включается ручкой «Ток пациента». Для удобства визуального контроля «ток пациента» устанавливается в пределах средней части шкалы микроамперметра (30 – 50 мкА).

Отрицательный (пассивный) электрод через влажную марлевую прокладку подсоединяется (прикрепляется) к внутренней по­верхности лучезапястного сустава, голени и т.п.

Положительным (активным) электродом производится поиск БАТ в топографическом месте возможного ее расположения. Если БАТ найдена - загорается светодиод и стрелка электроизмеритель­ного прибора отклоняется вправо.

Приборный поиск БАТ требует определенных навыков: ЭКС зависит от силы нажима активного электрода на кожу, оптимизации контакта пассивно­го электрода с кожей через влажную прокладку и проч.

Найденную БАТ отмечают на коже фломастером и, оставив активный электрод в этой точке, переводят переключатель «Режим работы» в положение «Стимул.биполярн.» (или «Стимул.монополярн.»).

В положении «Стимул.монополярн.» полярность импульсов выби­рается переключателем S1 «+» или «-«. Этот же переключатель переводит измерение силы тока паци­ента положительной или отрицательной части импульса в "Биполяр­ном" режиме работы.

При работе в «Однополярном» режиме менять положения активного и пассивного электродов (+ и -) не следует, т.к. это переключение происходит автоматически при выборе опреде­ленного режима работы (вида стимуляции).

5. И напоследок.

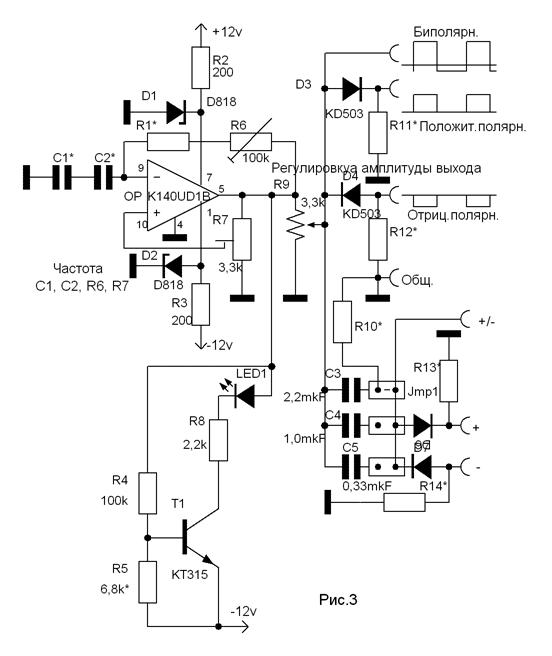

Современная элементная база позволяет в схемах приборов для проведения ЭП применять генераторы на основе операционных усилителей. В свое время проводились эксперименты с ОУ К140УД1Б. Принцип построения таких схем ясен из рис. 3. В схеме предусмотрена не только стимуляция БАТ импульсами постоянного тока разной полярности (или двуполярные), но и отражено стремление приблизить их форму к так называемым «потенциалам действия». Это достигнуто введением емкостей последовательно с каждым выходом. На транзисторе Т1 и светодиоде LED1 собран блок индикации. Форму импульса (также как частоту и амплитуду выхода) при настройке и работе прибора удобно контролировать с помощью осциллографа. Номиналы некоторых элементов схемы подбираются экспериментально.

В.Кононенко, RA0CCN
