Модернизация и использование узлов профессиональных устройств радиосвязи.

Отдавая должное современным разработкам, в том числе и радиолюбительским, мы уверены, что старая аппаратура, часто собранная на дискретных элементах, сегодня, как и 30-40 лет тому назад, по-прежнему достаточно хорошо выполняет свою задачу. Уверенность таких высказываний подкрепляет время, в течение которого многое из этой старой, но грамотно разработанной техники 60-х – 70-х годов, являющейся результатом работы целых коллективов, мы и сегодня применяем в составе своих любительских радиостанций. Мы не агитируем, а лишь делимся своими впечатлениями о некоторых профессиональных устройствах, схемных решениях, готовых блоках и способах увязать их вместе, чтобы с успехом применять в радиолюбительстве.

Вспоминается схемотехника и качество сборки многих передатчиков и приемников. Некоторые из них по праву можно занести в список «долгожителей». Например, разработанные много лет тому назад авиационные УКВ р/станция Баклан и КВ р/станция Микрон и сегодня находятся в эксплуатации на воздушных судах гражданской авиации. И это не от бедности, а от надежности и качества их работы.

В список старой техники можно добавить и радиостанцию Р-140 (1 кВт), которую еще можно встретить в промышленной и любительской радиосвязи. В составе этой радиостанции имеется радиоприемное устройство Р-155П, разработка которого, как и самой станции, осуществлялась в шестидесятых годах прошлого века. Некоторые его субблоки по схемным решениям и качеству работы приятно удивляют даже спустя много лет. Об этом связном приемнике ходили легенды. Когда в нем начинали течь танталовые конденсаторы, он сохранял работоспособность еще лет двадцать.

Конец ХХ века принес радиолюбителям не только новые виды радиосвязи, расширенные частотные диапазоны, большую излучаемую мощность, но и достаточно высокие технические требования к аппаратуре, применяемой для любительской связи. Многие, особенно, кто работает цифровыми видами, знают, насколько важно иметь качественное оборудование.

Значительно возросли требования и к оператору любительской станции. Фраза «Я оператор» сегодня очень многому обязывает. Для того, чтобы соответствовать времени, в котором мы живем, оператору необходимо обладать определенными знаниями, иметь не только трансивер, микрофон и антенну, но, желательно, и компьютер, Интернет, работать телеграфом, цифровыми видами связи. Знание английского языка приветствуется. Это позволяет радиолюбителю выйти на международный уровень общения, наполнить свою радиолюбительскую жизнь содержанием, работая всеми видами связи, особенно цифровыми, где, как и в общении через EchoLink в Интернете, отсутствие знаний иностранного языка быстро охлаждает оператора от применения этих новых технологий.

Каждому радиолюбителю приходится решать, на чем работать в эфире. Многое зависит от возможностей, поставленных задач, требований к аппаратуре и к самому себе. Время нас подгоняло. Работая много лет на самодельной аппаратуре, в том числе и цифровыми видами связи, нам предстояло определиться – покупать импортный трансивер и стать фактически только оператором или переделать один из связных приемников в трансивер и остаться, по крайней мере, еще и радиотехником.

Лично наш выбор пал на магистральный приемник Р-160П, который в зависимости от модификации обеспечивает прием в диапазоне частот 1,5…30 МГц или 1,5…60 МГц с возможностью настройки на любую из фиксированных частот, кратных 10 Гц. Высокая точность установки и высокая стабильность частоты, высокая чувствительность и избирательность радиоприемника, преобразование вверх, наличие синтезатора частоты – все это определило наш выбор.

Переделав свои приемники на передачу с помощью блоков от возбудителя Лазурь, установив валкодер, контроллер на процессоре Z80 и получив хороший сервис – сканирование, split, сross-band, RIT, память и многое другое, мы решили, что будем и дальше «обустраиваться», т.к. работа на этом аппарате превзошла наши ожидания. Сказывался также способ модернизации приемника в трансивер, а именно применение следующих блоков от возбудителя Лазурь:

Краткая справка

Блоки РПУ Р-160П и возбудителя Лазурь – однотипные, имеющие одинаковые размеры и способы крепления. Некоторые из блоков этих устройств полностью взаимозаменяемы. Перечисленные блоки (Б4-24 и Б2-5.1) были установлены непосредственно в корпус приемника, за исключением телеграфного блока Б14-2, который был прикреплен к днищу последнего. Этому предшествовало удаление всех блоков из приемника, засверливание новых отверстий, нарезка резьбы в верхней и нижней планках крепления блоков с целью уменьшения расстояния между ними.

Затем блоки были установлены обратно в приемник, за исключением блока УРЧ диапазона УКВ – Б2-33, который был исключен, а на его место установлен блок Б2-5.1 –блок преобразования ПЧ в диапазон выходных частот. Также из приемника был исключен блок релейных выходов Б5-2, а на его место установлен блок Б4-24 – формирователь телефонных родов работ от возбудителя Лазурь.

Таким образом, для установки дополнительных блоков, работающих на передачу, пришлось пожертвовать диапазоном 30…60 МГц и сделать меньшим расстояние между блоками приемника.

В течение уже многих лет нами успешно применяются некоторые технические узлы, позаимствованные из других профессиональных устройств, заслуживающих, на наш взгляд, серьезного внимания.

Если основа радиостанции – это хороший приемник или приемная часть трансивера, то основой передатчика является формирователь телефонных, а также телеграфных родов работ. Многие знают, насколько важно при формировании однополосного сигнала правильно установить частоту опорного генератора (ОГ) в балансном модуляторе (БМ) трансивера. В некоторых современных фирменных трансиверах при формировании телефонного сигнала на передачу, с учетом спектральных особенностей голоса оператора, применяемого фильтра в формирователе, и условий связи имеется возможность сдвига частоты ОГ.

В нашем случае формирование однополосного и частотно-модулированного сигнала осуществляется на несущей частоте 128 кГц, которая берется с блока третьего гетеродина приемника. Данная частота является фиксированной, расстройка которой не предусмотрена, так что о «припудривании» телефонного сигнала на передачу за счет сдвига частоты ОГ в начале не было и речи. Можно было собрать самодельный ОГ на кварце, но увести в сторону такую низкую частоту кварца – дело весьма трудное. Более того, от качественных показателей схемы, формы и прозрачности сигнала опорного генератора напрямую зависит и само качество сформированного телефонного сигнала. Однажды применив в качестве ОГ высококачественный ГСС с цифровой индикацией частоты и увидев, как при изменении частоты cущественно изменяется окраска SSB-сигнала, было уже невозможно отказаться от этого.

Позже выяснилось, что реализовать этот сервис на базе переделанного в трансивер приемника Р-160П или другого аппарата, где формирование сигнала осуществляется на частоте 128 кГц, вполне возможно, применив генератор восстановления несущей от РПУ Р-155П (Рис.1, Фото 1), а именно элемент 2.35 (Блок 3.01, Прибор 4-0М1,РПУ Р-155П).

В РПУ Р-155П этот субблок, совместно с потенциометром «РПЧ», установленном на передней панели блока «Прибор 4-0М1 (4-0М)» обеспечивает ручную подстройку частоты восстановления несущей. Фактически это то, что мы называем расстройкой частоты приема.

Таким образом, перестройка ОГ частотой 128 кГц обеспечивается в гораздо больших пределах, чем это требуется при формировании SSB сигнала.

Несколько слов о схеме

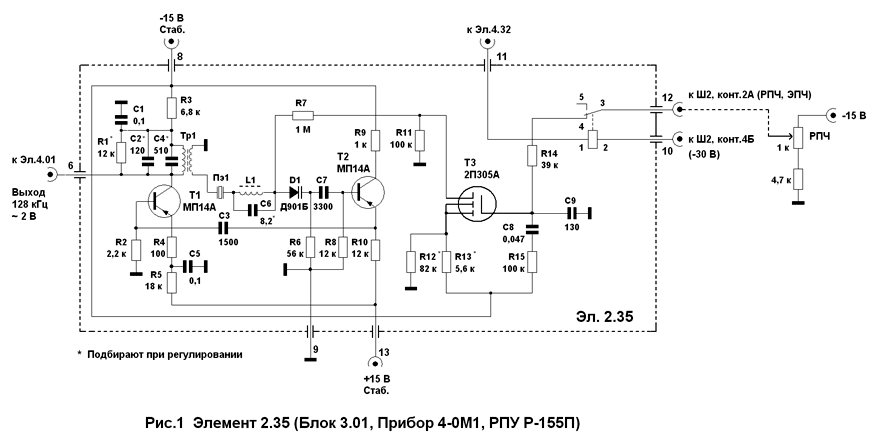

Генератор собран на транзисторах Т1 и Т2. Его частота стабилизируется пьезорезонатором Пэ1, включенным в цепь положительной трансформаторной обратной связи, состоящей из самого пьезорезонатора Пэ1, расширительной индуктивности L1, варикапа Д1, конденсатора С7, транзистора Т2 и конденсатора С3.

Чтобы применить элемент 2.35 в качестве ОГ частотой 128 кГц с возможностью в достаточно широких пределах увода частоты, из схемы удаляют усилитель на полевом транзисторе Т3, содержащий в себе элемент памяти, необходимый для работы с пилот-сигналом при связях с быстродвижущимися объектами. На выходе схемы устанавливают буферный усилитель (транзистор МП16Б), а также керамический конденсатор в цепи питания схемы.

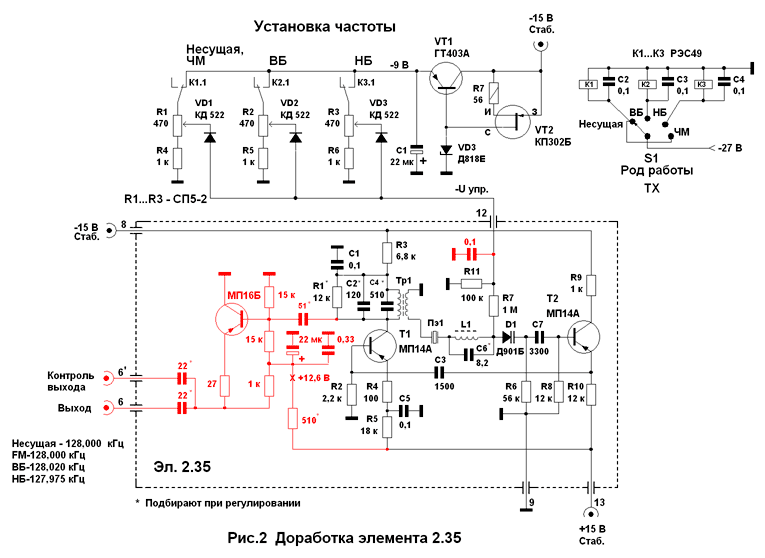

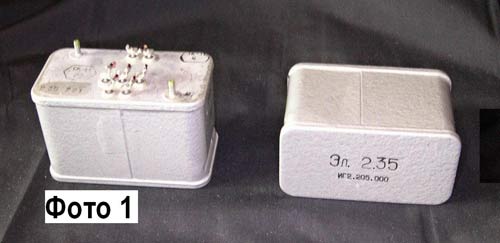

Полная доработка эл.2.35 (Рис.2) показана на принципиальной схеме красным цветом.

Уровень выходного напряжения с буферного усилителя определяется номиналом емкости входного конденсатора – 51 пФ и выходного – 22 пФ. Конденсатор в схеме контроля должен быть такого же номинала, как и в цепи выхода.

Схему установки частоты, включая дополнительный стабилизатор на VT1 и VT2, устанавливают на стойках крепления сверху эл.2.35 (Фото 2), остальные доработки схемы осуществляют внутри корпуса этого субблока..

Сдвиг частоты ОГ производят экспериментально. В зависимости от боковой полосы сдвиг будет со знаком плюс или минус. В режиме F3 (ЧМ) сдвиг частоты ОГ возможен при желании пользователя.

Назначение некоторых элементов

S1 – галетный переключатель Род работы ТХ.
VT1, VT2, VD3, С1, R7 – элементы стабилизатора напряжения.
Реле К1…К3 (РЭС49), потенциометры R1…R3 (СП5-2) – элементы схемы установки частоты.

Следует отметить, что в более старых моделях РПУ Р-155П (Прибор 4-0М) вместо элемента 2.35 применялся эл.2.02 (Рис.3), управление которым осуществлялось плюсом (+U упр.). При его применении стабилизатор в схеме установки частоты должен иметь обратную полярность, т.е. должен быть плюсовым.

Соответственно, следует поменять полярность диодов VD1…VD3.

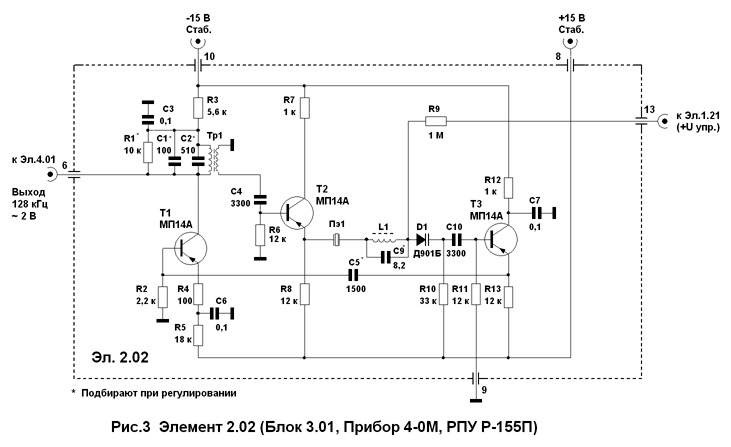

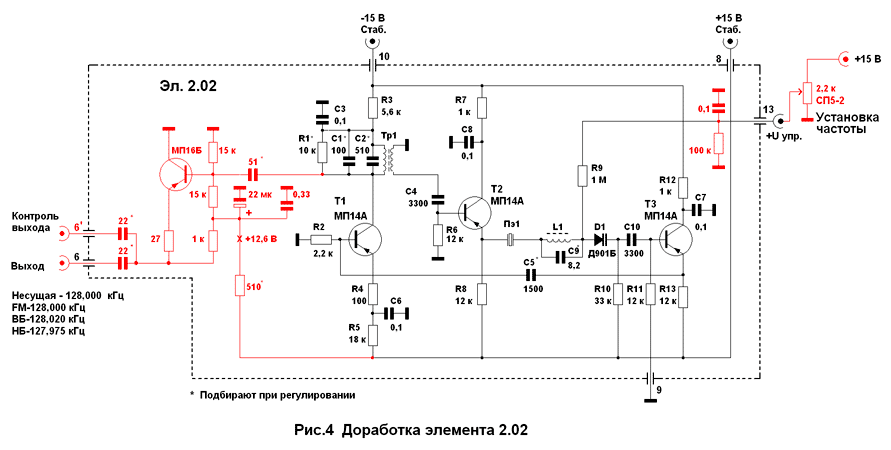

Упрощенная схема включения элемента 2.02 (Рис.4), с учетом доработки (красный цвет), вполне работоспособна и обеспечивает расстройку генератора 128 кГц также, как и более современный элемент 2.35.

Качество их работы одинаковое, но рекомендуется взять за основу принцип установки частоты, показанный на рис.2, т.е. с применением дополнительного стабилизатора напряжения и многооборотных подстроечных резисторов типа СП5-2.

Формирование НБ, ВБ, F3 (ЧМ)

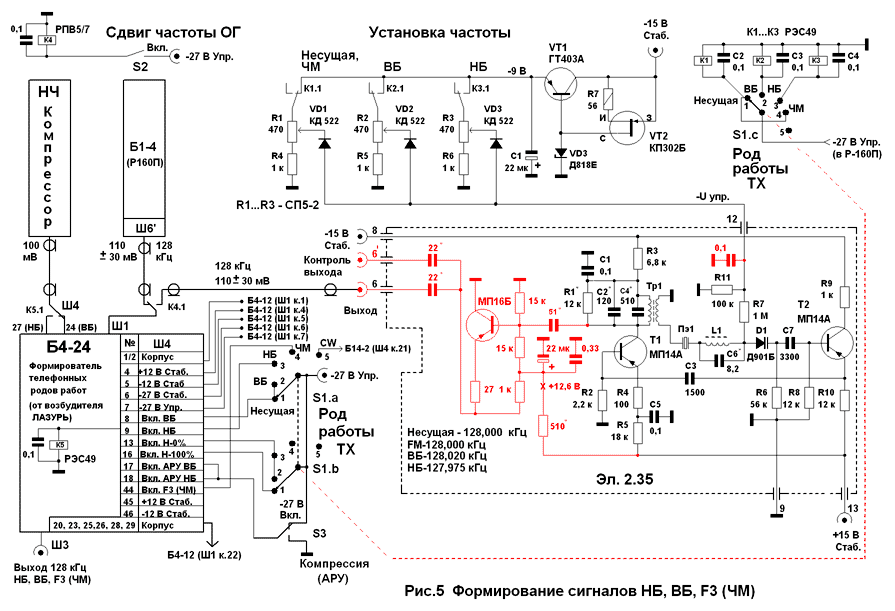

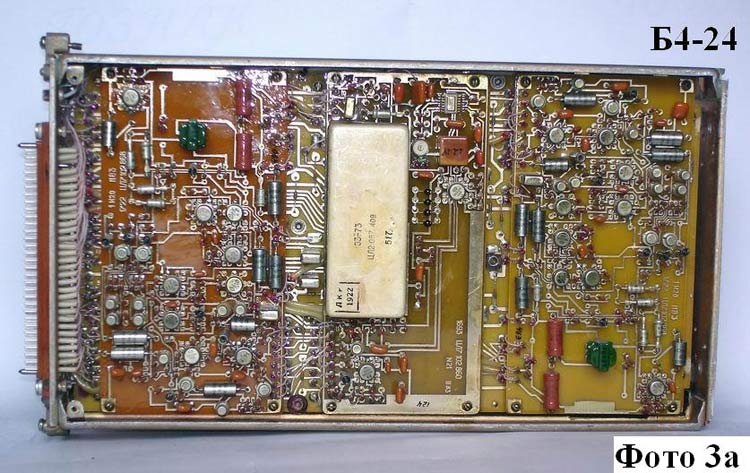

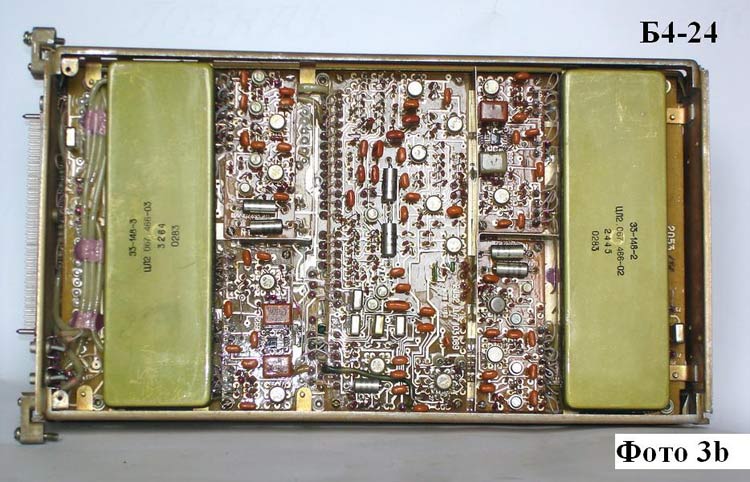

С применением вышеупомянутых субблоков был собран формирователь сигналов НБ, ВБ и F3 (ЧМ) (Рис.5), который уже несколько лет работает без замечаний. В основе – формирователь телефонных родов работ Б4-24 от возбудителя Лазурь (Фото 3а, 3b).

Собственно, это высококачественный формирователь, который, наряду с грамотными схемными решениями, имеет АРУ – устройство автоматического поддержания постоянного уровня сигнала на выходе блока при увеличении уровня входного сигнала. Наличие АРУ в режиме передачи намного улучшает качество телефонного сигнала по сравнению с другими, более простыми схемами формирователей, часто применяемыми радиолюбителями. Построение трактов в блоке Б4-24 для нижней и верхней боковой полосы – однотипное, но раздельное. Ширина полосы пропускания кварцевого фильтра в каналах НБ и ВБ – 3,1 кГц (по уровню 0,7).

Режим ЧМ востребован в диапазонах 27 и 28 МГц, хотя технически он обеспечивается на любой частоте.

Микрофонный усилитель

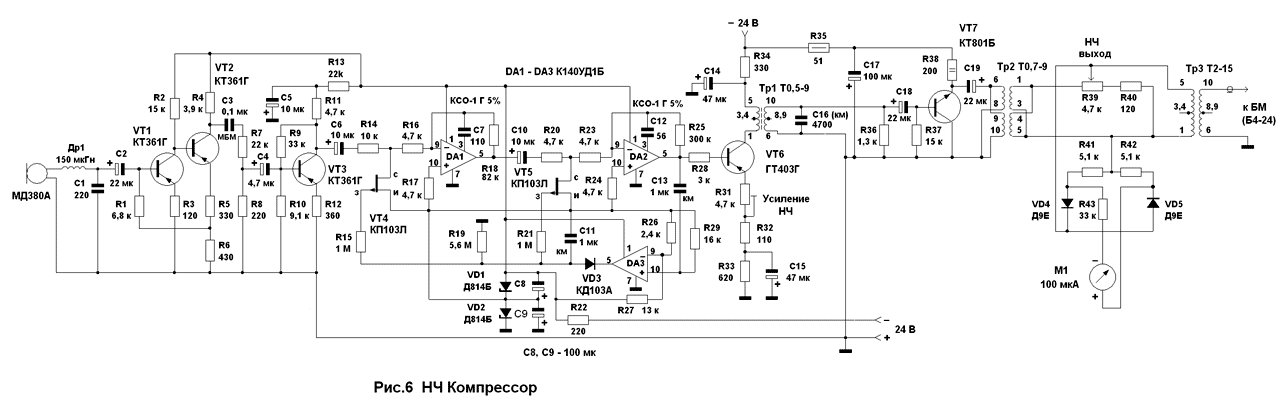

В качестве микрофонного усилителя применяется высококачественный НЧ-компрессор с АРУ (Рис.6, Фото 4a, 4b), который представляет собой внешнее устройство, расположенное за пределами трансивера.

Применение несколько усложненного тракта обработки по микрофону, собранного на дискретных элементах, оправдано полученными результатами. В предлагаемом НЧ-компрессоре предварительное усиление сигнала происходит в каскадах, собранных на транзисторах VT1,VT2,VT3. Основное усиление сигнала и его компрессия происходят в линейном двухкаскадном усилителе на операционных усилителях DA1 и DA2, коэффициент усиления которых от 17 до 19 и от 62 до 65 соответственно. Многокаскадность схемы объясняется высокими требованиями к формированию АЧХ тракта.

При достижении определенного уровня сигнала на выходе усилителя DA2 срабатывает компаратор на операционном усилителе DA3. Порог срабатывания компаратора выставляется делителем R26 и R27. На выходе компаратора DA3 скомпарированный сигнал детектируется диодом VD3 и фильтруется цепочкой С11, R19. Выпрямленное управляющее напряжение с детектора VD3 через резисторы R15 и R21 подается на регулируемые аттенюаторы на полевых транзисторах VT4 и VT5.

Каждый из аттенюаторов позволяет внести затухание в усилительный тракт от 22 до 25 дБ. Время установления и время восстановления выбраны соответственно не более 0,03 с и от 1,5 до 2,5 с. Время установления определяется выражением t уст.=Rвых*С11, где Rвых. – выходное сопротивление операционного усилителя DA3. Время восстановления определяется выражением t вос.=R19*C11.

Для усиления уже компрессированного сигнала и его согласования с балансным модулятором трансивера служат каскады, собранные на VT6 и VT7 соответственно. Необходимую раскачку на БМ устанавливают с помощью потенциометров R31 и R39, причем R31 (Усиление НЧ) установлен на печатной плате МУ, а R39 (НЧ выход) на передней панели трансивера.

Микрофонный усилитель собран из доступных деталей, включая трансформаторы Т0,5-9, Т0,7-9 и Т2-15, которые не являются дефицитными. Применение трансформаторов позволяет не только выполнить хорошее согласование между каскадами, но и получить мягкий, ровный, без каких-либо выбросов сигнал.

Вместо операционных усилителей К140УД1Б можно применить КР140УД1Б. Однако, следует обратить внимание на нумерацию их выводов. Все резисторы, применяемые в микрофонном усилителе, имеют разброс по сопротивлению +/-5%. Исключение составляют R15, R19 и R21, разброс которых составляет +/-10%. Конденсаторы С7 и С12 – КСО-1 Г, с разбросом по емкости +/-5%.

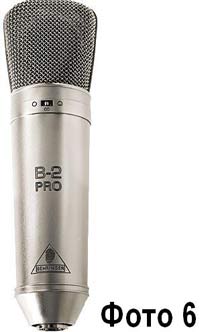

Если по каким-то причинам не устраивает тембровая окраска сигнала, не следует подвергать изменению номиналы деталей схемы. Рекомендуется правильно установить частоту опорного генератора в формирователе. Микрофонный усилитель-компрессор обеспечивает высокое качество сигнала. Рекомендуется применение микрофонов МД80 или МД380А.

Несмотря на то, что в качестве МУ можно было применить более простую схему, собранную, например, на одной микросхеме или на трех транзисторах, мы все же решили не отходить от многокаскадных схем на дискретных элементах, несущих в себе высокое качество и надежность в работе.

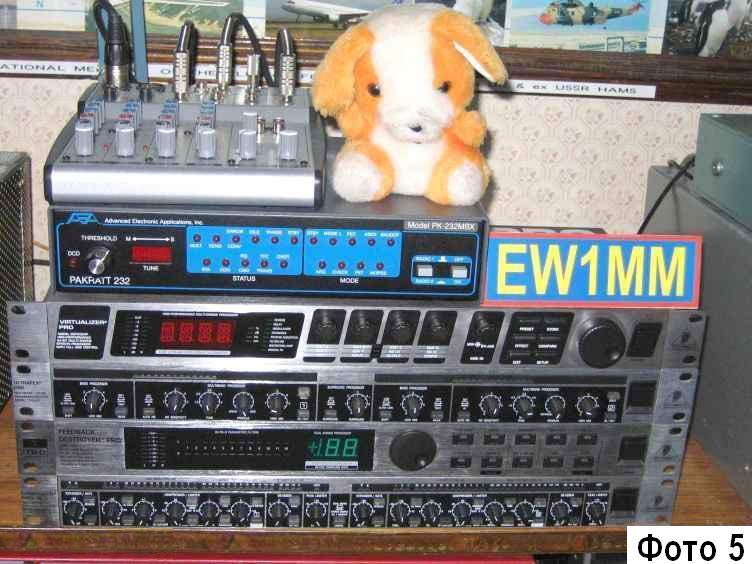

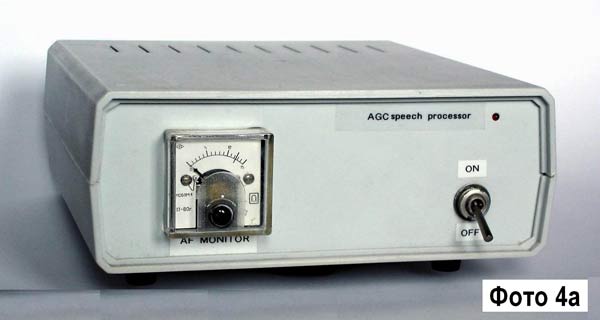

Иногда вместо МУ-компрессора с АРУ авторы применяют целую серию внешних DSP- аудиоустройств компании Behringer (Германия) (Фото 5) и конденсаторные студийные микрофоны B2PRO (Фото 6), что придает особое звучание сигналу на передачу. Увы, это тоже узлы профессиональных устройств.



Ввиду того, что тракты формирования НБ и ВБ в формирователе Б4-24 раздельные, коммутация НЧ сигнала осуществляется с помощью реле К5. По умолчанию сигнал подается на вход тракта ВБ.

При работе на нижней боковой полосе с переключателя S1.а «Род работы TX» подается команда – напряжение минус 27 В на включение НБ (конт.9, Ш4, Блок Б4-24). Одновременно срабатывает реле К5, подключая своими контактами К5.1 выход МУ ко входу тракта НБ формирователя. Напряжение с выхода микрофонного усилителя, подаваемое на вход формирователя, составляет 100 мВ. Так как АРУ на передачу в блоке Б4-24 начинает работать при входном НЧ сигнале 78 мВ, уровень 100 мВ является оптимальным, при котором гарантируется высокое качество сигнала на выходе блока.

Опорную частоту 128 кГц, применяемую для формирования телефонных родов работ, берут с третьего гетеродина приемника Р-160П, а именно с блока Б1-4. Для этого параллельно ВЧ разъему Ш6 (Выход 128 кГц) в блоке Б1-4 устанавливают дополнительный разъем Ш6’, с которого и снимают напряжение частотой 128 кГц.

Подводку питания, а также корпусной шины к формирователю Б4-24, после его установки в приемник осуществляют с расположенного рядом блока слуховых видов работ Б4-12. Взятый от РПУ Р-155П элемент 2.35 (Блок 3.01, Прибор 4-0М1) был модернизирован согласно схеме (Рис.2) и установлен в корпус РПУ Р-160П рядом с формирователем Б4-24.

На примере схемы (Рис.5) появилась возможность производить значительный сдвиг частоты (S2, K4) опорного генератора. В нашем случае потребовалась расстройка: плюс 20 Гц на верхней боковой полосе (128,020 кГц) и минус 25 Гц на нижней (127,975 кГц).

В трактах НБ и ВБ в блоке Б4-24 применяются совершенно два разных кварцевых фильтра. Разброс их параметров очевиден. Если частота 20 Гц в микрофонном усилителе практически ничего не значит, то при формировании SSB-сигнала на частоте 128 кГц расстройка опорного генератора в пределах +/-20 Гц – это вполне определенная величина, заметно ведущая к изменению окраски сигнала. Сдвиг же частоты на 30…40 Гц с соответствующим знаком делает однополосный сигнал несколько низкочастотным, хотя, как уже говорилось, все зависит от спектральных особенностей голоса оператора, параметров фильтра в формирователе сигнала, условий связи.

Сдвиг частоты ОГ в каждом случае производят экспериментально. Главное, иметь техническую возможность быстро осуществлять этот сервис. Один раз настроив потенциометры R1…R3 в узле установки частоты, остается лишь всем этим просто пользоваться.

Изменения в окраске SSB-сигнала в результате сдвига частоты ОГ в передатчике достаточно заметны в точке приема радиостанции, особенно, когда в последней ПЧ приемника применяется фильтр с полосой пропускания 2,8…3,1 кГц, нежели с 2,1…2,4 кГц. Питание реле К1…К3 осуществляют с шины, обозначенной в документации на радиоприемник Р-160П как « -27 В Упр.». Этим напряжением в приемнике питают реле и вспомогательные цепи.

Не рекомендуется переводить реле К1…К3 на напряжение питания 12 В, поскольку блок питания в Р-160П за счет установки дополнительных блоков, работающих на передачу, достаточно нагружен по току, да и цепи управления лучше питать от отдельного источника. Для питания модернизированного эл.2.35, а также схемы установки частоты применяется небольшой субблок от РПУ Р-155П, а именно Блок 6.01 (Прибор 4-0М или 4-0М1, Р-155П), который был установлен на задней стенке радиоприемника Р160П.

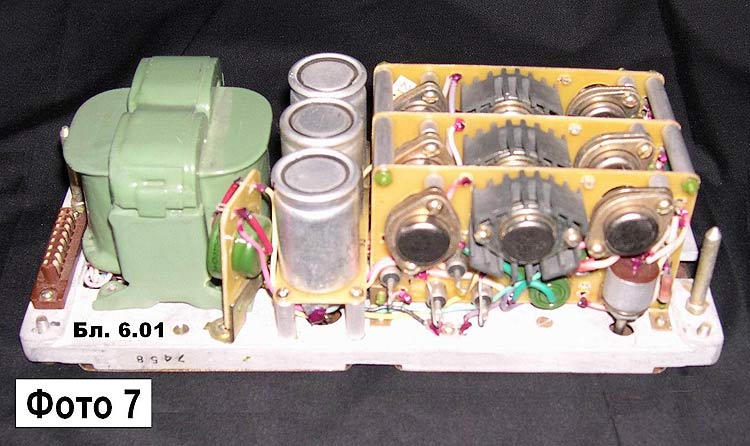

Блок 6.01 (Фото 7) представляет собой высококачественный стабилизатор напряжения с пульсацией выходного напряжения менее 1 мВ.

С выхода стабилизатора вдоль левой стенки внутри приемника прокладывают экранированные, в пластмассовой изоляции кабели и выводят их к передней панели, где и находится установленный элемент 2.35.

Выходные параметры выпрямителей Блока 6.01

Выходное напряжение стабилизированных источников питания в небольших пределах регулируется с помощью потенциометра.

Работа телеграфом

 Работа телеграфом – CW (Continuous Wave – незатухающие колебания), т.е. амплитудной манипуляцией или А1 осуществляется с помощью блока Б14-2 – формирователя телеграфных родов работ от возбудителя Лазурь. Данный формирователь несет в себе высокое качество работы и соответствует всем требованиям, предъявляемым к подобным устройствам. Включение телеграфного режима (А1) производится путем подачи напряжения минус 27 В с переключателя S1.a «Род работы TX» (Рис.5) на конт.21, разъем Ш4, блок Б14-2. Несовпадение частоты передачи сигналов CW (А1) и SSB затрудняет вызов телеграфом SSB-станций при проведении смешанных QSO.

Есть несколько путей решения этой проблемы – самый простой это собрать тональный генератор (ТГ) и пропустить его сигнал через тракт SSB-формирователя.

Простые схемы ТГ часто не выдерживают определенных требований, и получить с их помощью высокое качество тонального сигнала невозможно.

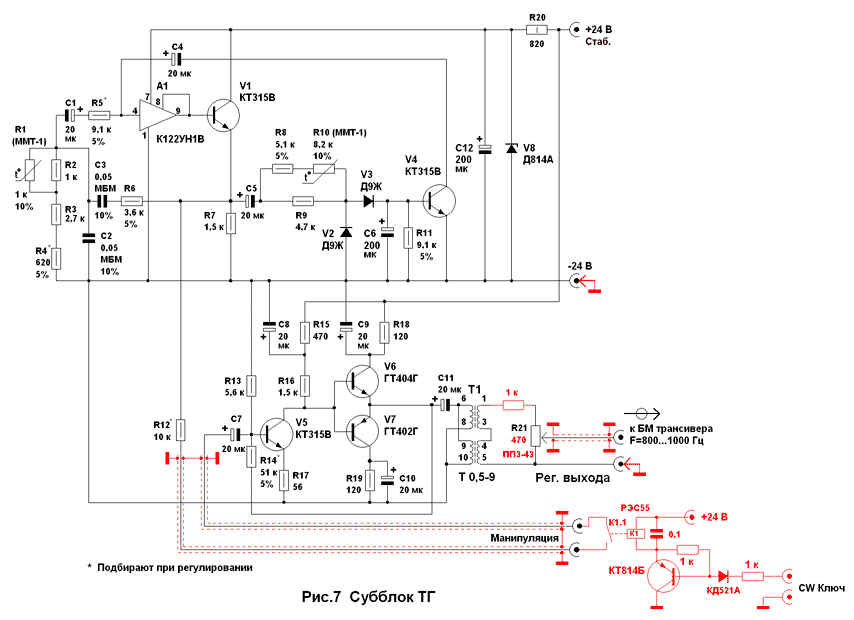

Нами применяется схема субблока ТГ (Рис.7), взятая с профессионального канала связи, где проведение смешанных радиосвязей тональной манипуляцией и SSB на одной частоте – обычное дело.

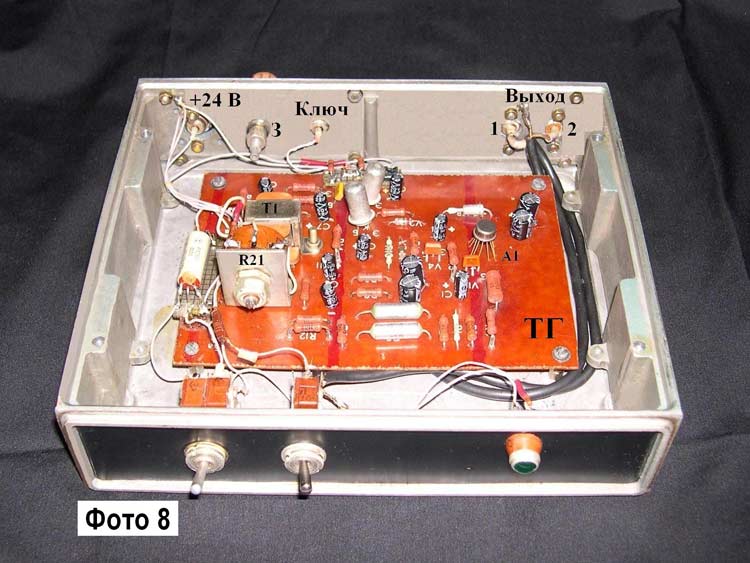

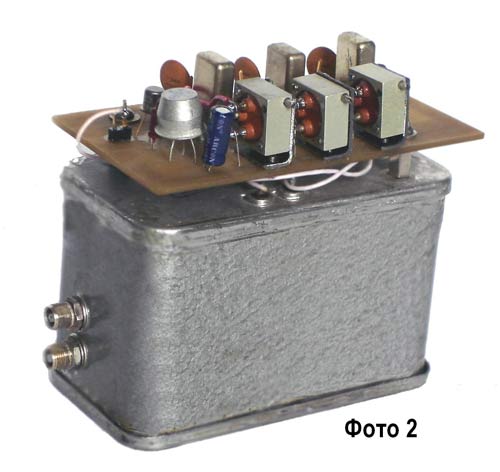

Устройство было помещено в отдельный корпус и расположено рядом с трансивером (Фото 8).

Не уменьшая значимости предварительных каскадов формирования тонального сигнала, отметим, что наличие трансформатора на выходе схемы ТГ позволяет получить ровный, чистый, прозрачный, мягкий сигнал, приближенный к так называемому «ламповому» качеству.

Не следует применять тональную манипуляцию в телеграфных участках и при работе со станциями, применяющими амплитудную манипуляцию (А1), т.к. тональная манипуляция занимает более широкую полосу частот и является отдельным родом работ.

 Назначение некоторых элементов субблока ТГ

(Здесь, как и на других схемах, обозначения элементов даны так, как на схемах оригинала)

А1 (К122УН1В) – генератор
V1 (КТ315В) – эмиттерный повторитель
V4 (КТ315В) – схема выполнения баланса амплитуд
Мост R1…R5, C1, C3 – служит для выполнения баланса фаз
V5 (КТ315В), V6 (ГТ404Г), V7 (ГТ402Г) – предварительный и оконечный усилители
R21 (470 Ом) – регулятор выхода – 0…3 В

Красным цветом на схеме показаны необходимые доработки, которые незначительны, но, на наш взгляд, необходимы.

На фото видны два выходных разъема и кабели, идущие к ним, а также дополнительный тумблер на передней панели устройства, позволяющий коммутировать тональный генератор для работы на диапазонах КВ и УКВ.

Для устранения просачивания на выход схемы частоты постоянно работающего генератора необходимо проложить экранированные провода от элементов R12 и C7 до выходного разъема субблока ТГ. С целью уменьшения длины этих проводов, идущих далее к телеграфному ключу, на плате устанавливают схему манипуляции (РЭС55, КТ814Б), которая управляется телеграфным ключом или компьютером. Питается схема ТГ напряжением 24 В. Применяется БП, у которого плюс и минус изолированы от корпуса (не путать с двухполярным источником питания). Это сделано для того, чтобы избежать проблем фона и наводок.

Потребление тока по цепи питания не более 35 мА. Схема тонального генератора построена так, что общий провод не связан с шасси устройства. Нами применен обычный источник питания +24 В, а минусовой (общий) вывод БП и схемы ТГ был подключен на корпус, как показано на Рис.7 красным цветом. Проблемы фона, просачивание частоты генератора полностью отсутствуют.

С выхода субблока ТГ напряжение около 100 мВ подают непосредственно на вход формирователя телефонных родов работ. Несколько худший вариант, если НЧ сигнал с выхода субблока уменьшить до 1…2 мВ и затем подать на вход микрофонного усилителя трансивера. Установить такой малый уровень с помощью «Регулятора выхода» R21 будет достаточно трудно. Субблок ТГ является готовым устройством, и нет необходимости уменьшать уровень его качественного сигнала, чтобы затем снова производить усиление с помощью микрофонного усилителя трансивера, часто неизвестного по качеству.

Усилитель низкой частоты

Изучив ряд схем УНЧ, в том числе и применяемых в связных приемниках, мы пришли к выводу, что самый лучший, на наш взгляд, УНЧ для связного приемника – это элемент 1.07(Блоки 2.01, 2.02, 2.03. Прибор 4-0М1) от РПУ Р-155П (Рис.8, Фото 9).



Прибор 4-0М1 является выходным прибором приемного устройства Р-155П. При совместной работе с приемным устройством и другими специализированными выходными приборами прибор 4-0М1 обеспечивает такие виды работ, как НБ, ВБ, ЧМ и некоторые другие.

Вот что писали разработчики об этом УНЧ много лет тому назад:

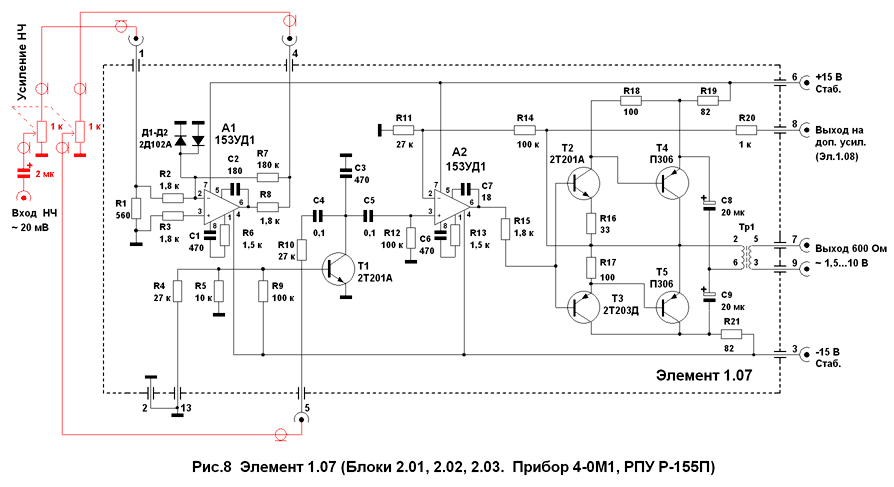

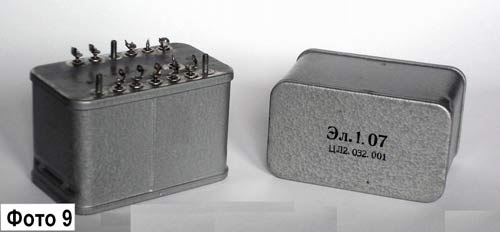

“Усилитель низкой частоты (Элемент 1.07), собранный на интегральных схемах А1, А2 и транзисторах Т1…Т5, имеет коэффициент усиления порядка 500.

Коэффициент усиления предварительного усилителя (А1) порядка 80. Сигнал, снимаемый с выхода предварительного усилителя (А1), через вторую секцию сдвоенного потенциометра поступает на выходной усилитель.

Выходной усилитель состоит из интегральной схемы А2 и квазикомплементарной схемы класса «Б» на транзисторах Т2…Т5, на выходе которой включен трансформатор для согласования с линией.

Между предварительным и выходным усилителем расположен делитель, состоящий из резистора R10 и транзистора Т1, при помощи которого можно внести затухание порядка 60 дБ, если через резистор R4 на базу транзистора Т1 подать открывающее напряжение.

Применением выходного каскада класса «Б» обеспечивается высокая термостабильность и хороший КПД. Для уменьшения искажений при работе схемы класса «Б» применена большая отрицательная обратная связь. Нагрузкой выходного каскада является линия, рассчитанная на подключение нагрузки 600 Ом, а также вход дополнительного усилителя – эл.1.08, предназначенного для подключения головных телефонов сопротивлением 100 Ом”.

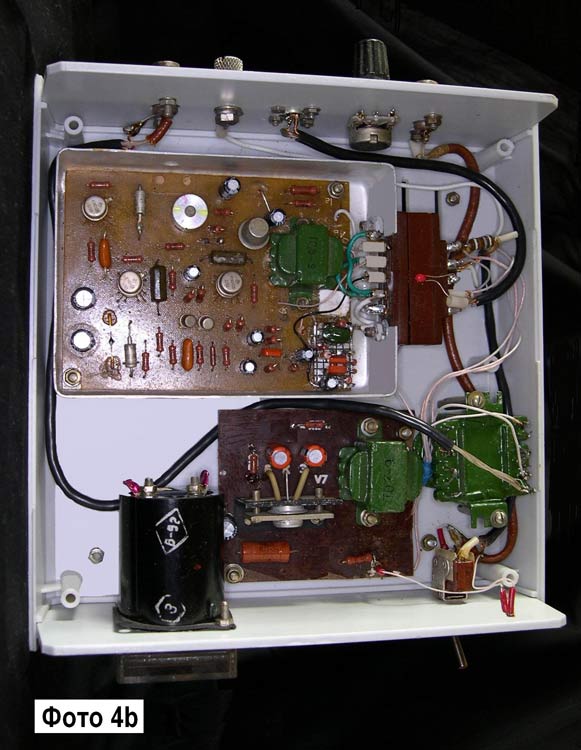

Данный УНЧ был установлен нами во внутренней части передней панели РПУ Р-160П, а применявшиеся ранее усилители низкой частоты, находящиеся в блоках Б4-25 и Б4-12, были отключены. Сдвоенный потенциометр «Усиление НЧ» выведен на лицевую панель приемника. Если элементы R4, R10 и Т1 (2Т201А) не используют для внесения затухания сигнала, то вывод 13 эл.1.07 соединяют с корпусом. Необходимо обеспечить на входе эл.1.07 напряжение сигнала около 20 мВ.

В связи с тем, что после отключения вышеупомянутых УНЧ в Р-160П напряжение в канале в несколько раз превышало уровень 20 мВ, пришлось привести его в необходимое соответствие. На трансформаторном выходе УНЧ эл.1.07 развивается напряжение звуковой частоты 1,5…10 В. Несмотря на то, что трансформатор рассчитан на подключение нагрузки сопротивлением 600 Ом, подключение к нему даже более низкоомных головных телефонов сопротивлением 100…300 Ом дает исключительное качество звучания.

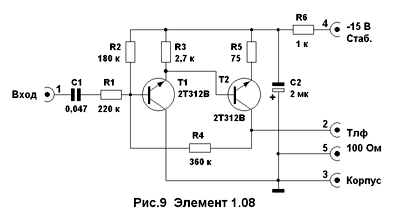

Дополнительный усилитель 1.08 (Рис.9) тоже востребован, поскольку на станции применяются компьютер, магнитофон и другие добавочные устройства, требующие в определенных условиях подачи на свои входы сигнала из эфира для последующей его обработки.

В более старых моделях РПУ Р-155П в составе Прибора 4-0М применялся другой вариант элемента 1.07 (Рис.10), который полностью собран на транзисторах.

По качеству работы он не уступает более современному варианту с применением операционных усилителей 153УД1. Данному УНЧ для питания транзисторов выходного каскада требуется дополнительный стабилизированный БП минус 30 В. Питание усилителя низкой частоты производится все от того же стабилизатора – Блок 6.01 (Прибор 4-0М или 4-0М1, РПУ Р-155П), установленного на задней стенке приемника Р-160П, который полностью обеспечивает всеми необходимыми напряжениями.

Вот что писали разработчики об этом варианте УНЧ:

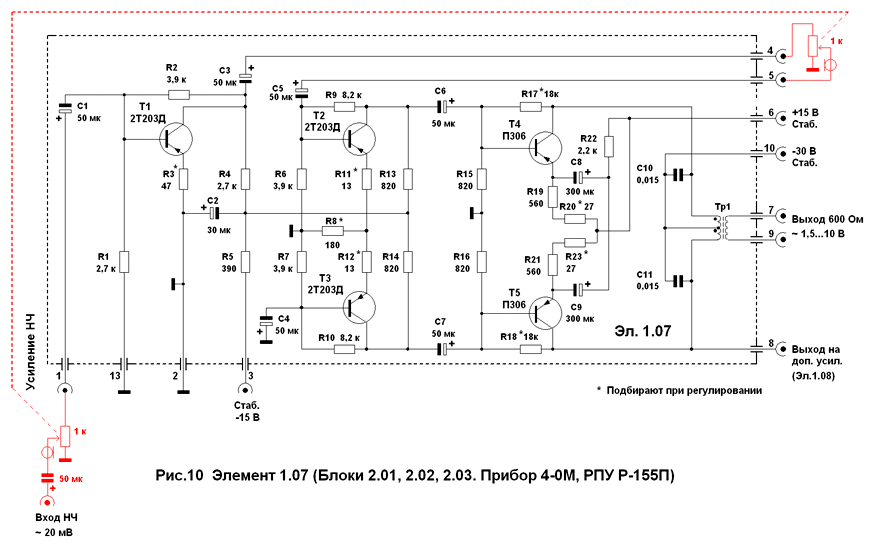

“Усилитель низкой частоты собран на транзисторах Т1…Т5 и имеет коэффициент усиления порядка 500. Предварительный усилитель выполнен на транзисторе Т1 по схеме с общим эмиттером и имеет коэффициент усиления порядка 5.

С выхода предварительного усилителя через вторую секцию сдвоенного потенциометра сигнал поступает на вход фазоинверсного каскада.

Для обеспечения минимальных нелинейных и частотных искажений фазоинверсный каскад выполнен по схеме с эмиттерной связью на транзисторах Т2 и Т3.

С выходов фазоинверсного каскада сигналы звуковой частоты, сдвинутые по фазе на 180 градусов, через разделительные конденсаторы С6 и С7 подаются на базы транзисторов Т4, Т5 оконечного каскада, выполненного по двухтактной трансформаторной схеме и работающего в режиме класса А.

Нагрузкой оконечного каскада является линия, рассчитанная на подключение нагрузки 600 Ом, а также вход дополнительного усилителя (эл. 1.08), подключенный к коллектору транзистора Т5.

Для получения наименьших нелинейных искажений во всех каскадах УНЧ применена отрицательная обратная связь по току и напряжению. Для уменьшения разбалансировки токов транзисторов в оконечном каскаде применены симметрирующие резисторы R20, R23.

Стабилизация рабочей точки транзисторов оконечного каскада осуществляется путем применения схемы питания стабилизированным напряжением от двух источников”.

В радиоприемнике Р-155П есть еще один УНЧ, отказаться от которого было просто невозможно – подкупает качество его работы!

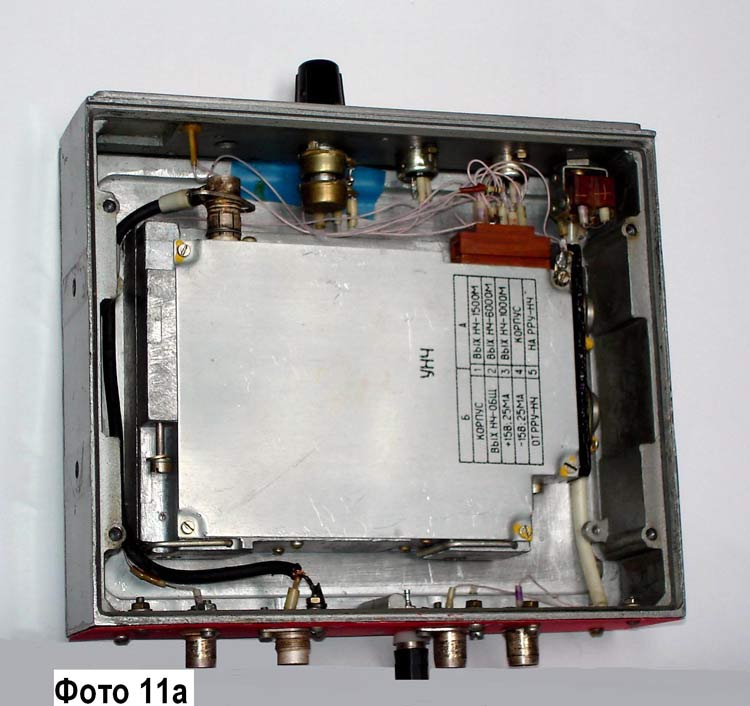

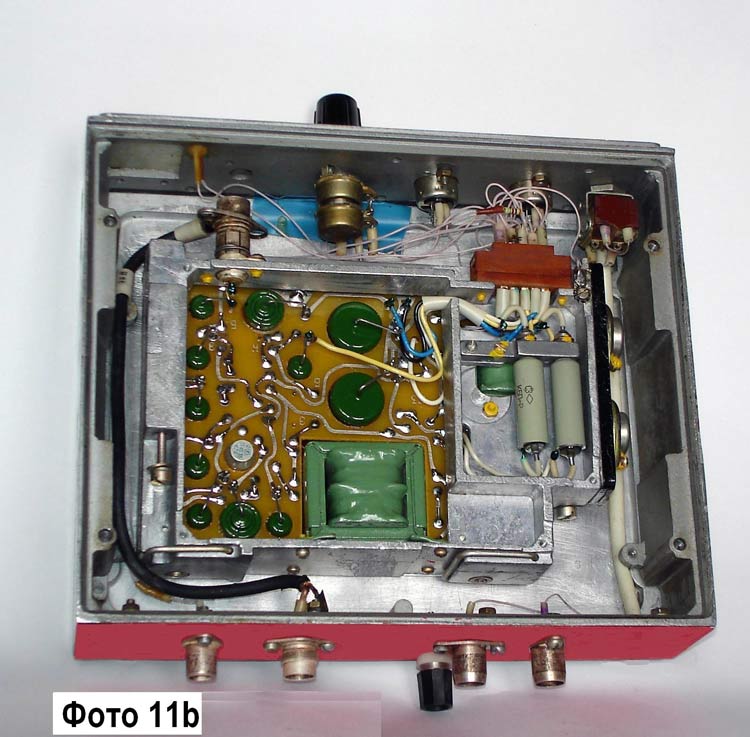

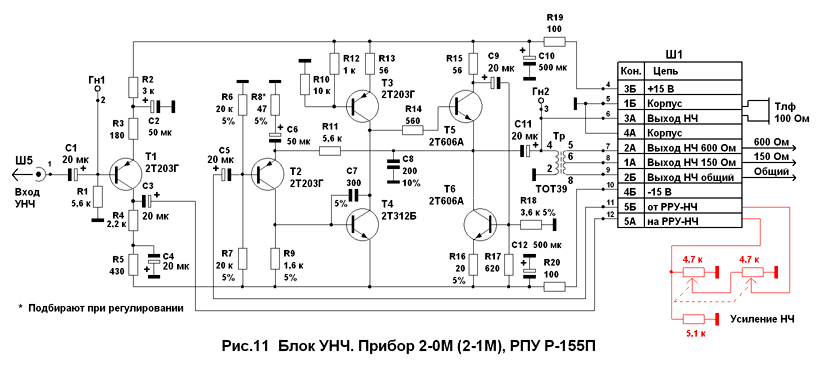

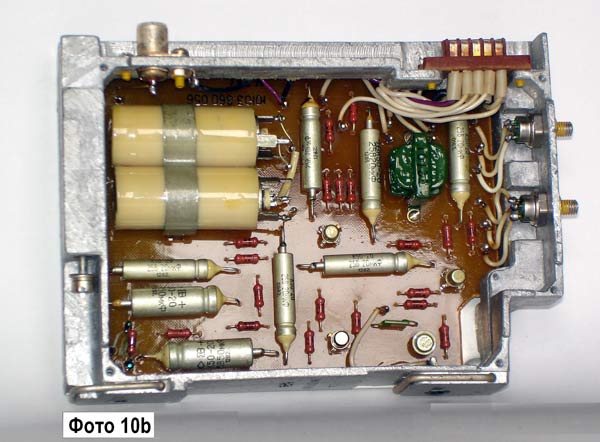

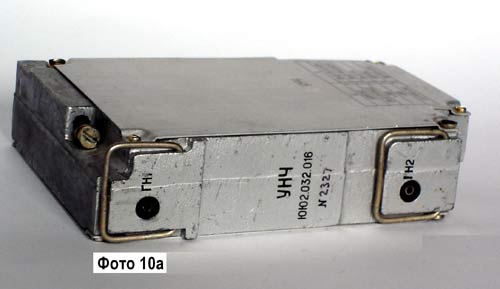

Это УНЧ (Рис.11, Фото 10a, 10b), находящийся в Приборе 2-0М (2-1М), который обеспечивает прием на слух сигналы радиостанций, работающих в режиме амплитудной телеграфии и амплитудной (двухполосной) телефонии.

Блок представляет собой четырехкаскадный усилитель. Выходной трансформатор ТОТ39 (не является дефицитом) служит для согласования с симметричными двухпроводными линиями 150 Ом и 600 Ом. Коэффициент усиления блока регулируется сдвоенным потенциометром, включенным между первым (Т1) и вторым (Т2) каскадами. В выходном каскаде УНЧ (Т5, Т6) применены транзисторы 2Т606А. В более ранних версиях, при несколько другой схемотехнике, в выходном каскаде применялись германиевые транзисторы П606.

Данный УНЧ (с транзисторами П606 на выходе) был установлен в отдельный корпус и применяется как выносной УНЧ связного приемника (Фото 11a, 11b).

Описание подключения блока Б2-5.1 (блок преобразования ПЧ в диапазон выходных частот от возбудителя Лазурь), а также цепей коммутации при переводе приемника Р-160П в трансиверный режим не входят в рамки данного материала и будут описаны в отдельной статье по переделке приемника в трансивер.

Игорь Подгорный, EW1MM, ew1mm@mail.ru
Вячеслав Сергейчук, EW1CA, ew1ca@mail.ru
г. Минск, 2006.
