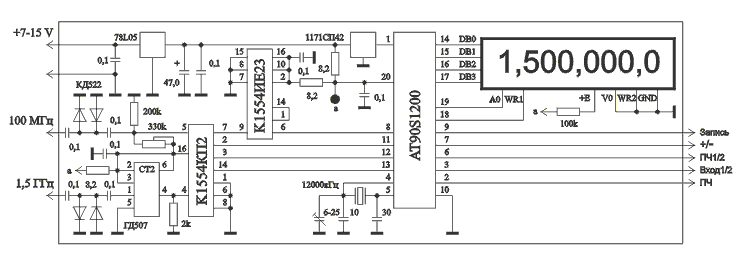

Частотомер-цифровая шкала 100 кГц - 1500 МГц

Основные технические параметры:

Для работы в режиме цифровой шкалы частотомер имеет две программируемые ПЧ. Предусмотрен выбор +ПЧ или -ПЧ.

Кнопка “Вход 1/2” : замкнута – измерение со входа 1, разомкнута – со входа 2.

Кнопка “ПЧ” : замкнута – измерение с вычитанием или прибавлением ПЧ, разомкнута – измерение без ПЧ.

Кнопка “ПЧ 1/2” : выбор ПЧ 1 или ПЧ 2.

Запись ПЧ осуществляется следующим образом:

Разомкните кнопку “ПЧ”. Кнопкой “ПЧ 1/2” выберите записываемую ПЧ 1 или ПЧ 2. Кнопкой “+/-” выберите + или – ПЧ. На вход подайте сигнал с частотой требуемой ПЧ. На одну-две секунды замкните кнопку “Запись”. ПЧ записана. При выключении питания записанные ПЧ сохраняются.

В качестве индикатора применен ЖКИ индикатор фирмы МЭЛТ “MT-10T7-4”, отличающийся от обычных телефонных ЖКИ индикаторов наличием точек.

В качестве высокочастотного делителя можно применять делитель с коэффициентом деления от 20 до100, работающий в диапазоне от 100 до 1500 МГц. Их существует большое количество у различных фирм, параметры у всех практически одинаковые.

По вопросам печатных плат, прошитых процессоров и готовых частотомеров обращаться к авторам статьи.

И. Максимов, А. Одринский
E-mail: maksi@vlink.kharkov.ua
63183, г. Харьков, ул. Дружбы Народов 236-11
тел. (0572) 16-82-27
