Балансный смеситель.

Создание современной аппаратуры для любительской радиосвязи – процесс творческий. Конструктор находится в состоянии постоянного поиска новых решений, позволяющих реализовать высокие требования, предъявляемые сложной электромагнитной обстановкой в эфире. При приеме слабых сигналов далеких корреспондентов среди огромного количества мощных помех от любительских, вещательных и коммерческих станций основным вопросом является реальная избирательность приемного тракта трансивера. В свою очередь реальная избирательность зависит от шумовых свойств радиоприемного устройства, линейности тракта приема и полосы пропускания. Для решения этого вопроса и создания аппаратуры, удовлетворяющей современным требованиям с высокой чувствительностью, избирательностью и большим динамическим диапазоном за последние несколько лет в радиолюбительской периодике было предложено не мало различных рекомендаций, основной мотив которых – “Все что можно изобрести - уже изобретено”. Публиковались уже известные и типовые схемы узлов в различной их конфигурации. Очень часто в своих конструкциях авторы использовали канал полевого транзистора без подачи постоянного напряжения 'сток-исток' в качестве переменного резистора, управляемого напряжением на затворе. Этот принцип используется в различных ключах, аттенюаторах, регуляторах, пассивных смесителях.

На суд читателей предлагается очередной, но не традиционный подход к этому вопросу, суть которого заключается в использовании полевого транзистора в цепи отрицательной обратной связи усилительного элемента в смесителе. Однажды, много лет назад в журнале "Радио" [№1/1984, стр. 23] в рубрике "QUA" промелькнула схема смесителя на двух полевых транзисторах КП313.

Эта схема не заслужено, обойдена вниманием радиолюбителей-конструкторов. Проведя ряд экспериментов на макете и в реальных конструкциях, удалось получить результаты, которые превзошли все ожидания. Каскады с использованием принципа, заложенной в этой коротенькой заметке, прекрасно работали в смесителях приемников прямого преобразования, SSB детекторах, балансных модуляторах. В дальнейшем схема претерпела изменения и дополнения и в одном из многих вариантов предлагается на рис. 1.

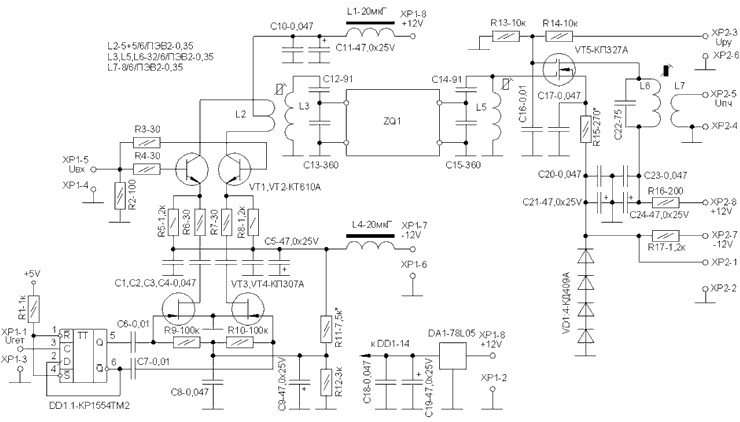

Рис.1 Балансный смеситель приёмного тракта.

Преимущества данного смесителя перед ранее опубликованными схемами на диодах и полевых транзисторах в пассивном режиме заключаются в низком уровне собственных шумов, высокой чувствительности и более высоком коэффициенте преобразования (до +12дБ против –7,8дБ у пассивных смесителей). Этот фактор позволяет обойтись без применения УВЧ в тракте приема и тем самым расширить динамический диапазон по интермодуляционным составляющим третьего порядка. Приведенный здесь смеситель обладает чувствительностью не хуже 0,5мкВ и динамическим диапазоном по интермодуляционным составляющим третьего порядка, при измерении с разносом частот 10кГц, не хуже 106дБ. Подавление прямого канала 'вход-выход' не хуже 46дБ. Этот параметр во многом зависит от подбора пар транзисторов и симметрирования согласующего контура. При качественном изготовлении и настройке достигается уровень –56…-60дБ. Избирательность по соседнему каналу зависит от характеристик кварцевого фильтра.

Данный смеситель изготовлен по балансной относительно сигнального входа схеме на двух биполярных СВЧ транзисторах КТ610А, в цепи отрицательной обратной связи по току, которых установлены два полевых транзистора КП307А. Для обеспечения оптимального режима работы на затворы этих транзисторов подается запирающее напряжение порядка –2,5V. Удвоенная частота гетеродина подается на вход делителя на ½ м/с КР1554ТМ2 (аналог м/с 74АС74). Применение этого триггера позволяет получить меандр, необходимый для ключевого режима полевых транзисторов, без использования дополнительного дифференциального усилителя. В коллекторную цепь транзисторов КТ610А включен контур, выполняющий функции симметрирования каскада и согласования сопротивлений смесителя и кварцевого фильтра. На выходе кварцевого фильтра также установлен контур, позволяющий наиболее оптимально согласовать фильтр с первым каскадом УПЧ. Следующим за кварцевым фильтром установлен прекрасно зарекомендовавший себя в различных конструкциях каскад усиления промежуточной частоты на малошумящем и дешевом двухзатворном полевом транзисторе КП327А. На второй затвор VT5 подается управляющее напряжение АРУ/РРУ.

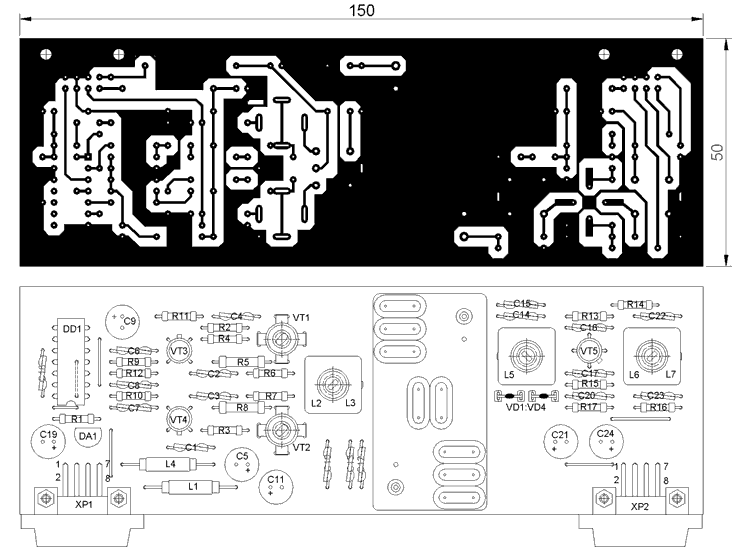

Печатная плата

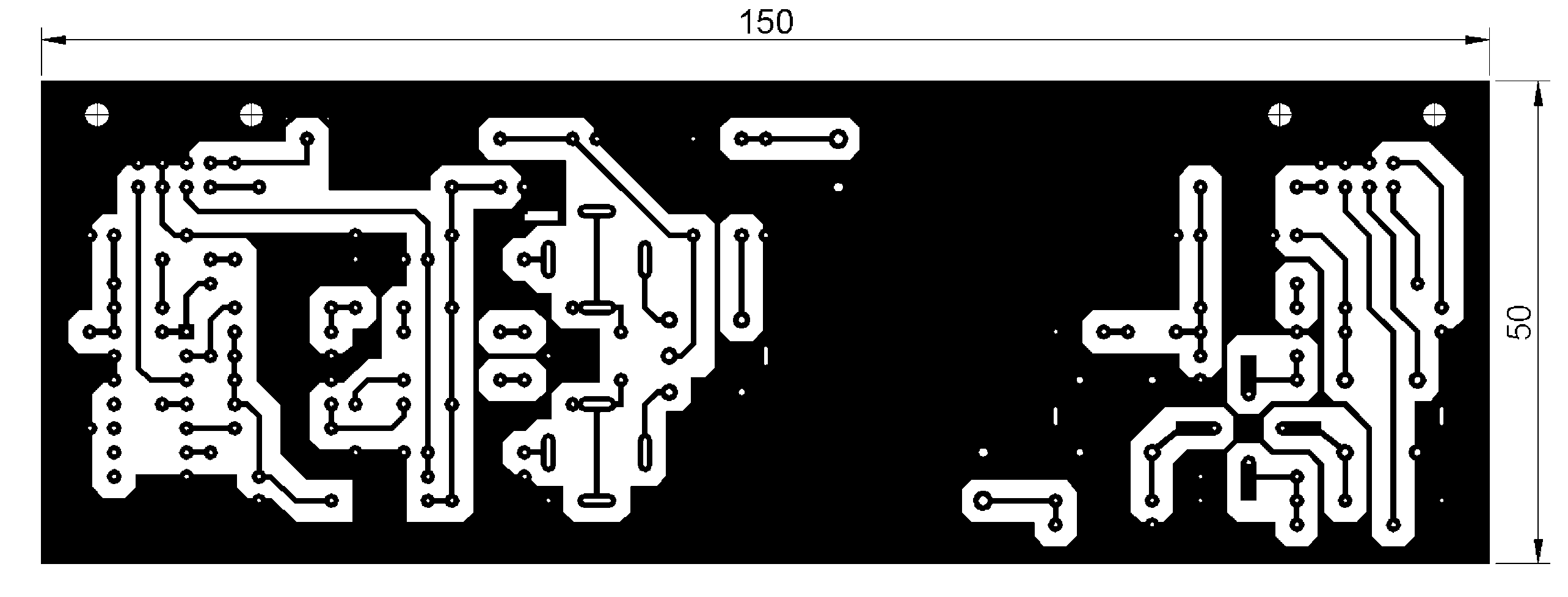

Рис. 2

В этом смесителе использованы резисторы МЛТ-0,125 и МЛТ-0,25 Конденсаторы КМ-4, КМ-5 и КМ-6, контура Ф6мм от телевизора “Юность”. Сердечники из латуни М4х10. Дроссели L1 и L4 ДМ-0,1 и могут быть заменены на любые с индуктивностью 20-100мкГн и ток до 50-100мА. Вместо транзисторов КП307А можно использовать любые из серий КП302 или КП303. Хорошие результаты получались с транзисторами КП302Б. Вместо КТ610А можно использовать КТ368А, но при этом заметно снижается динамический диапазон. Не эквивалентной заменой КП327А являются транзисторы КП306 и КП350. В кварцевом фильтре можно применить любые малогабаритные резонаторы на частоты 5-9 МГц. При выборе значения промежуточной частоты необходимо учитывать чистоту спектра с учетом комбинационных составляющих продуктов преобразования в основном канале приема. Автором использовался восьмирезонаторный фильтр Чебышева из кварцев РГ05 на частоту 8867,238кГц.

Эта статья рассчитана на подготовленного радиолюбителя-коротковолновика, умеющего пользоваться паяльником и измерительными приборами и способного испытать экспериментальную конструкцию в эфире. Если описанный здесь смеситель заинтересовал Вас и Вы готовы проверить все вышесказанное на практике, то автор может считать, что добился поставленной цели.

А. Белых (UA1OJ),   ua1oj@atnet.ru
164500, г. Северодвинск, а/я 27.
