Цифровая шкала на PIC.

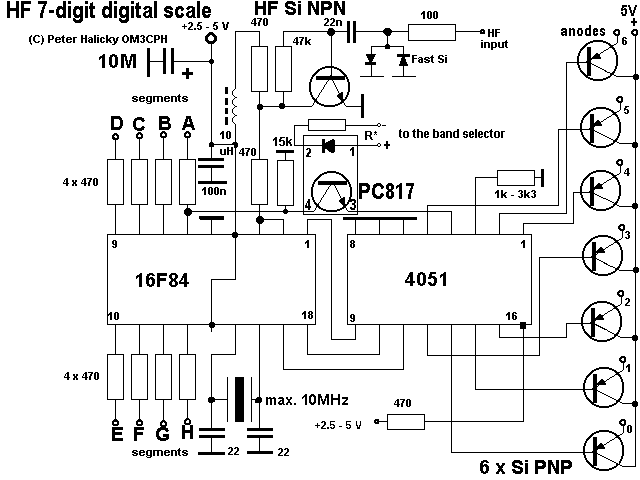

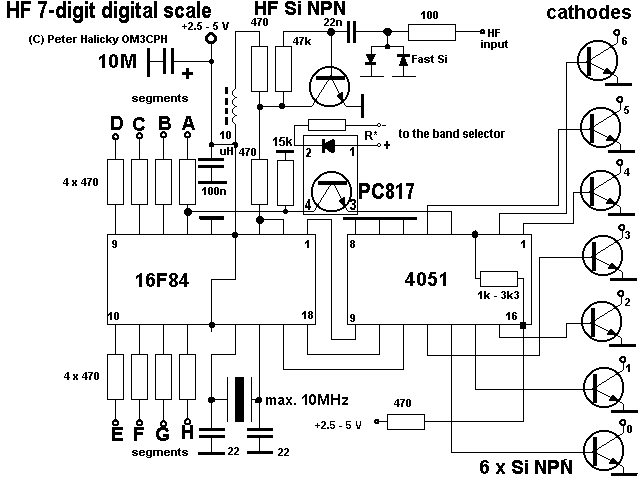

Схема цифровой шкалы для LED индикаторов с общим анодом

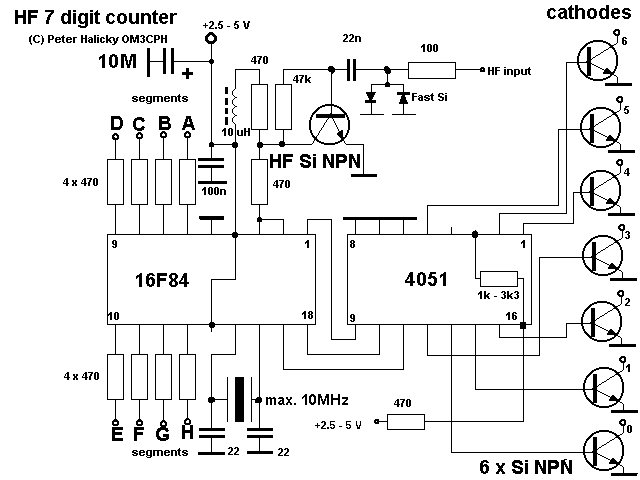

Схема цифровой шкалы для LED индикаторов с общим катодом

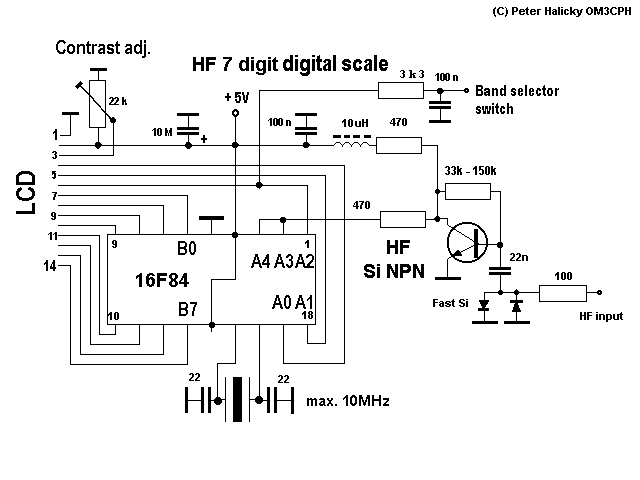

Схема цифровой шкалы для LCD индикатора

Схема частотомера для LED индикаторов с общим анодом

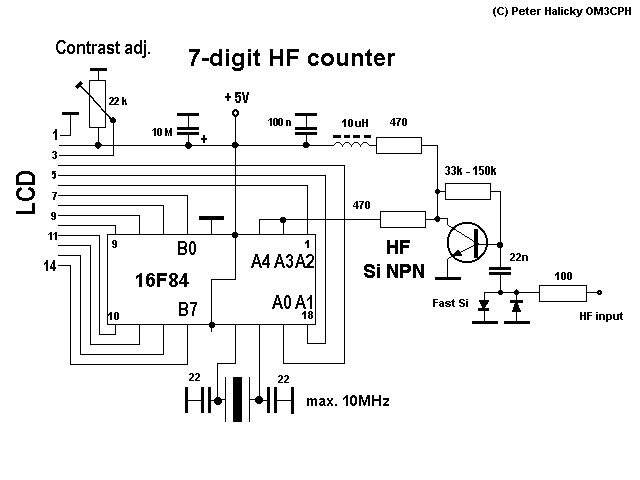

Схема частотомера для LCD индикатора

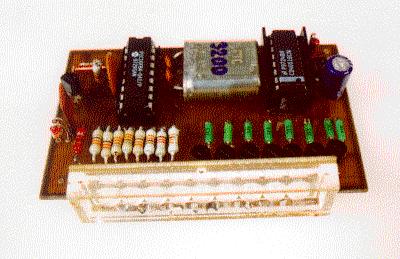

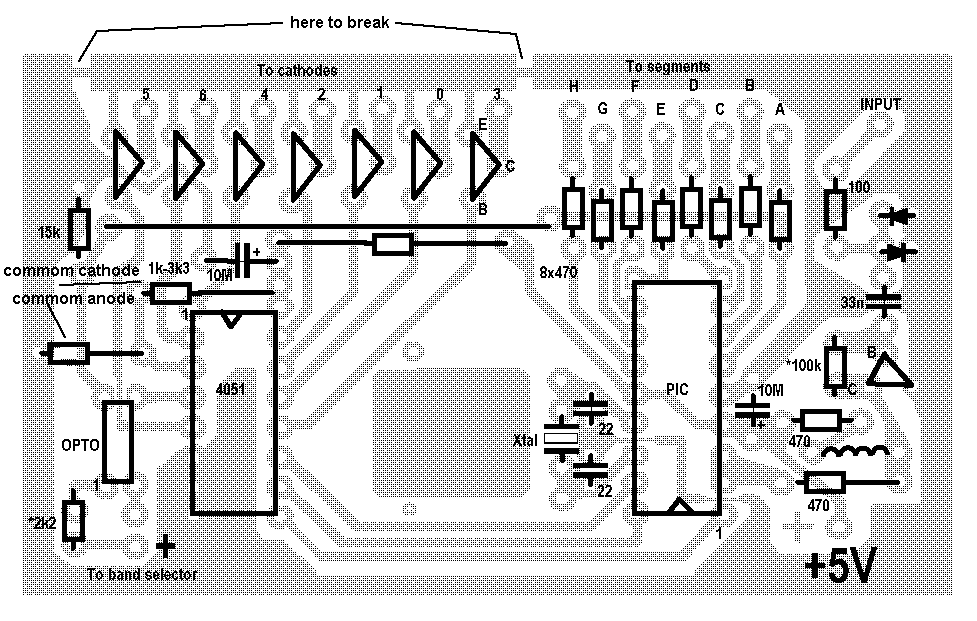

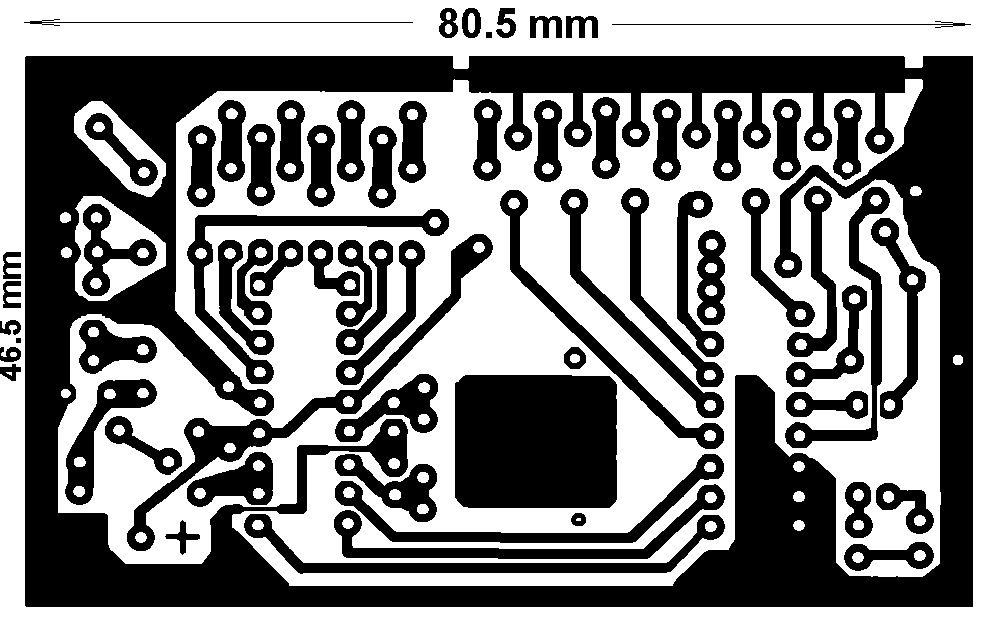

Печатные платы, LED вариант.

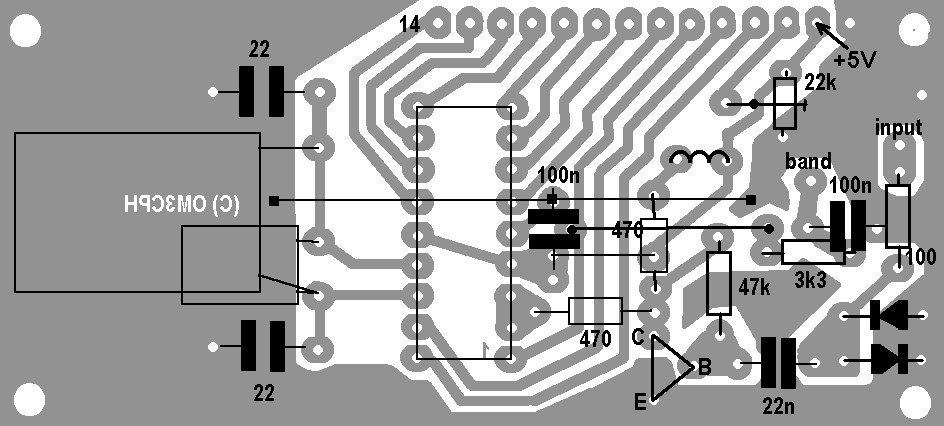

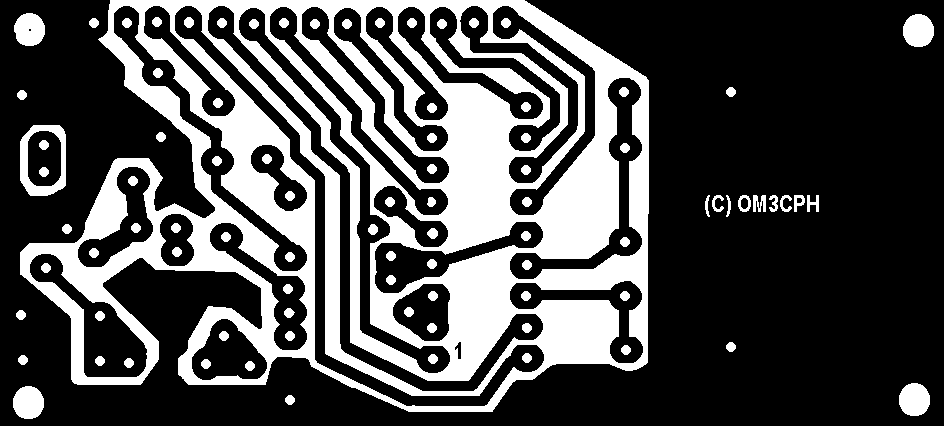

Печатные платы, LCD вариант.





Здесь прошивки для всех вариантов

Первоисточники:
A Clock Design Using the PIC16C54 for LED Displays and Switch Inputs
Frequency Counter Using PIC16C5X

P. Halicky (OM3CPH),
http://www.qsl.net/om3cph/
