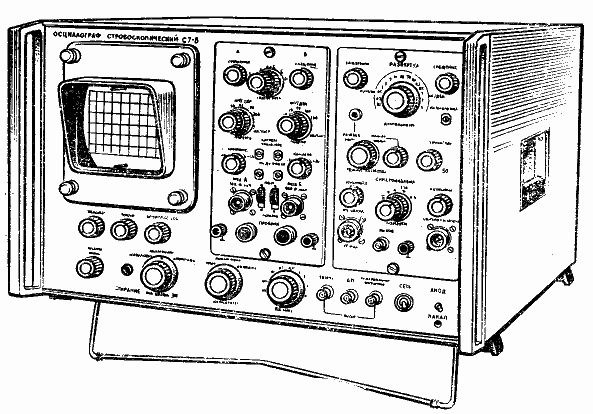

ОСЦИЛЛОГРАФ C7-8
Предназначен для измерения временных и амплитудных параметров повторяющихся электрических сигналов.
|
ОБЩИЕ ПАРАМЕТРЫ |
|
|
Количество лучей ЭЛТ |
Однолучевой |
|
Диапазон измеряемых напряжений |
10 мВ – 10 В |
|
Диапазон измеряемых интервалов времени |
0,5 нс – 50 мкс |
|
Время нарастания ПХ |
0,3 – 0,8 нс |
|
Выброс ПХ |
10 – 15 % |
|
Неравномерность ПХ |
5 % |
|
Спад вершины ПХ при закрытом входе |
5 % |
|
Входное активное сопротивление |
50 Ом |
|
Входная емкость |
12 пф |
|
Коэффициент стоячей волны |
Не более 1,7 |
|
Уровень собственных шумов |
1,5 мВ |
|
Ширина линии луча |
1 мм |
|
Рабочая площадь экрана по горизонтали |
80 мм |
|
Рабочая площадь экрана по вертикали |
60 мм |
|
Чувствительность по вертикали |
10 – 200 мВ/дел |
|
Диапазон развертки Минимальный Максимальный |
0,1 нс/дел 5 мкс/дел |
|
Основная погрешность |
10 % |
|
Входное сопротивление синхронизации |
50 Ом |
|
Амплитуда сигнала синхронизации |
0,1 – 1 В |
|
Длительность фронта синхронизации |
Не более 50 нс |
|
Частота сигнала синхронизации |
1МГц – 1 ГГц |
|
Напряжение питающей сети |
220 В 50 Гц |
|
Потребляемая мощность |
300 ВА |
|
Диапазон рабочих температур |
+10 + 30 град С |
|
Габаритные размеры Осциллограф Линия задержки |
490 х 296 х 554 мм 490 х 136 х 355 мм |
|
Масса Осциллограф Линия задержки |
38 кг 15 Кг |
