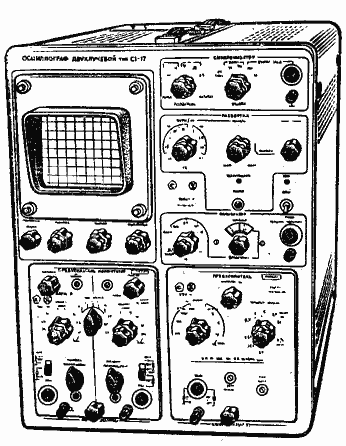

ОСЦИЛЛОГРАФ C1-17
электрических сигналов и измерения их параметров. Имеет сменные блоки и возможность исследования и фотографирования до 4-х сигналов одновременно. Имеется возможность подачи исследуемых сигналов непосредственно на отклоняющие пластины ЭЛТ.Предназначен для визуального наблюдения формы
|
ОБЩИЕ ПАРАМЕТРЫ |
|
|
Количество лучей(каналов) ЭЛТ |
Двухлучевой |
|
Диапазон измеряемых напряжений |
5 мВ – 500 В |
|
Диапазон измеряемых интервалов времени |
0,5 мкс – 0,2 сек |
|
Полоса пропускания |
0 – 25 Мгц |
|
Время нарастания ПХ |
20 нс |
|
Погрешность измерения амплитуды сигнала |
Не более 10 % |
|
Погрешность измерения интервалов времени |
Не более 10 % |
|
Выброс на ПХ |
Не более 5% |
|
Ширина линии луча |
1,3 мм |
|
Рабочая площадь экрана по горизонтали |
100 мм |
|
Рабочая площадь экрана по вертикали |
80 мм |
|
Напряжение питающей сети |
220 В 50 Гц, 60 Гц |
|
Потребляемая мощность |
800 ВА |
|
Диапазон рабочих температур |
+10 + 35 град С |
|
Габаритные размеры |
360 Х 460 Х 645 мм |
|
Масса |
47 кг |
|
ПАРАМЕТРЫ КАНАЛА Y |
|
|
Чувствительность канала Блок У1 Блок У2 Блок У3 Блок У4 |
50 мВ/дел-20 В/дел 50 мВ/дел-20 В/дел 100мВ/дел-20В/дел 1мВ/дел – 20 мВ/дел |
|
Входное сопротивление канала |
0,5 Мом, |
|
Входная емкость канала |
40 пф |
|
ПАРАМЕТРЫ КАНАЛА X |
|
|
Длительность развертки минимальная |
0,1 мкс/дел |
|
Длительность развертки максимальная |
0,5 сек/дел |
|
Амплитуда сигналов внешней синхронизации |
до 100 В |
|
Диапазон частот внешней синхронизации |
20 Гц – 5 Мгц |
|
Входное сопротивление внешней синхронизации |
|
|
ПАРАМЕТРЫ КАНАЛА Z |
|
|
Диапазон частот канала |
|
|
Диапазон входных напряжений |
|
|
Входное сопротивление канала |
|
|
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ |
|
|
Частота сигнала калибровки |
10 Кгц или 50Гц |
|
Напряжение сигнала калибровки |
0 – 10 В |
