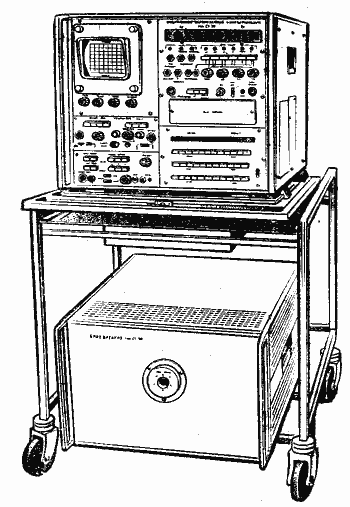

ОСЦИЛЛОГРАФ C8-8
Предназначен для автоматического запоминания и последующего визуального наблюдения формы однократных и периодических электрических сигналов на экране ЭЛТ и фотографирования.
|
ОБЩИЕ ПАРАМЕТРЫ |
|
|
Количество лучей ЭЛТ |
Однолучевой |
|
Диапазон измеряемых напряжений |
20 мВ – 100 В |
|
Диапазон измеряемых интервалов времени |
2 мкс – 20 сек |
|
Полоса пропускания |
0 – 1 Мгц |
|
Время сохранения |
20 час |
|
Время воспроизведения |
30 мин |
|
Скорость записи в режиме запоминания |
1 км/сек |
|
Время нарастания ПХ |
|
|
Погрешность измерения амплитуды сигнала |
Не более 10 % |
|
Погрешность измерения интервалов времени |
Не более 5 % |
|
Выброс на ПХ |
Не более 5% |
|
Ширина линии луча при воспроизведении |
1 мм |
|
Рабочая площадь экрана по горизонтали |
80 мм |
|
Рабочая площадь экрана по вертикали |
48 мм |
|
Напряжение питающей сети |
220 В 50 Гц |
|
Потребляемая мощность |
600 ВА |
|
Диапазон рабочих температур |
+5 + 35 град С |
|
Габаритные размеры прибора Блока питания |
400 Х 480 Х 600мм 320 х 480 х 600 мм |
|
Масса прибора Блока питания |
55 кг 60 кг |
|
ПАРАМЕТРЫ КАНАЛА Y |
|
|
Чувствительность канала Y |
5 мВ/дел-10В/дел |
|
Входное сопротивление канала |
0.5 Мом |
|
Входная емкость канала |
90 пф |
|
ПАРАМЕТРЫ КАНАЛА X |
|
|
Длительность развертки минимальная |
0,5 мкс/дел |
|
Длительность развертки максимальная |
5 сек/дел |
|
Амплитуда сигналов внешней синхронизации |
1 – 30 В |
|
Диапазон частот внешней синхронизации |
0,1 гц – 1 Мгц |
|
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ |
|
|
Частота сигнала калибровки |
100 Кгц- 1 Гц |
|
Напряжение сигнала калибровки |
5 В – 6,5 В |
