Справочник по стандартным цифровым ТТЛ микросхемам

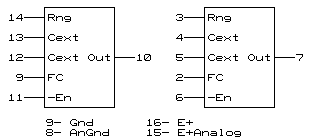

ГГ1 = (124) - 2 генератора управляемых напряжением

Rng- вход диапазона регулирования
Cext- подключение внешней емкости
FC- вход управления частотой
-En- разрешение выходного каскада
Out- выход
Gnd- общий вывод
AnGnd- общий вывод высокочастотной части
E+ питание
E+Analog- питание высокочастотной части

Схема содержит 2 независимых генератора, управляемых напряжением (ГУНа) на кристалле. Выходная частота каждого ГУНа устанавливается единственным внешним компонентом, кварцем или емкостью, в сочетании с двумя входами, чувствительными к напряжению: "управление частотой" (Frequency control) и "диапазон регулирования" (Range). Эти входы могут быть использованы для изменения частоты. При V(Rng) = V(Freq) = 2 В:
    F=0.0001/Cext для 555ГГ1 [F] - герц.
    F=0.0005/Cext для 531ГГ1 [C] - фарада.
Вход "Enable" разрешает или запрещает выходные импульсы при низком или высоком потенциале на нем, соответственно. Внутренний генератор 555ГГ1 продолжает работать даже если выход запрещен, в то время как внутренний генератор 531ГГ1 стартуется и останавливается входом "Enable". Внутренняя схема синхронизации делает так, чтобы первый же выходной импульс не укорачивался и не удлинялся. Скважность выходных импульсов =2.


    Параметры   54LS/74LS
  (533,555)
  54S/74S
 (530,531)
Выходная частота (мин.-макс.)   1 Гц-20 МГц   1 Гц-60 МГц
Входной ток лог. 0 для "Enable"       0.4 мА       2.0 мА
Входной ток для "Range" или "Freq.control"
при U=1 В   -10- 50 мкА   - 1- 15 мкА
при U=5 В   -50-250 мкА   -10- 50 мкА
Ток потребления (по выводам 15 и 16 суммарно и при запрещенном выходе)   -30- 50 мА  -105-150 мА
Выходная частота (управляемая емкостью при C=2 пФ) (МГц)
U(Freq)=4 В, U(Rng)=1 В    20-30-    60-85-
U(Freq)=4 В, U(Rng)=5 В    11-20-    25-40-
Выходная частота (управляемая кварцем при U(Freq)=H, U(Rng)=L) (МГц)    10-20-
Величина внешней емкости  8.3пФ - 500 мкФ  8.3пФ-500 мкФ
