Лампы, лампы, лампы...



40,7 K

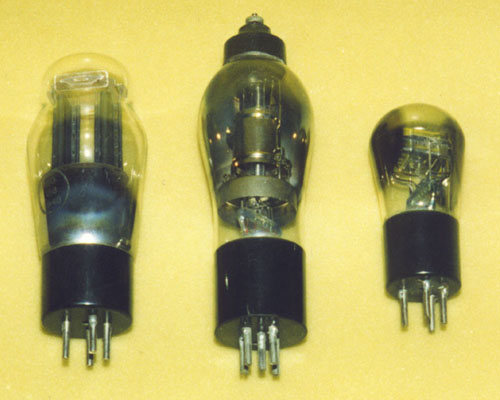

Отечественные лампы с 4-вольтовым косвенным накалом. Начало 1930-х годов. Первые советские лампы для сетевого питания. На фото: ВО-166, СО-124, а также УО-110 с прямым накалом. На лампах этой серии собран, в частности, приемник "ЭКЛ-34".

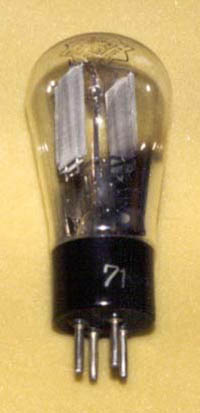

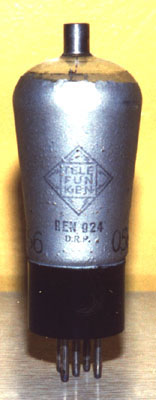

Немецкие лампы "цифровой серии" конца 20-х - начала 30-х годов - REN924 и RGN1064 фирмы "Telefunken G.m.b.H".



56,3 K

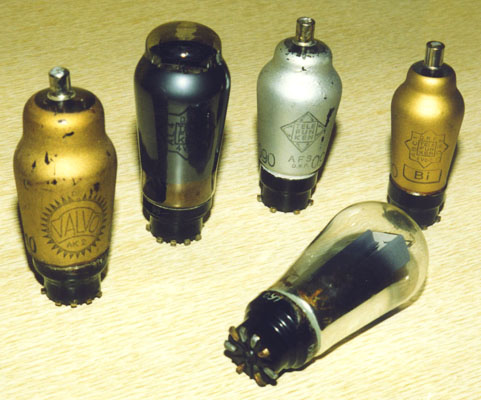

Европейские лампы с цоколем "паук". 4-вольтовый косвенный накал. Конец 1930-х годов. На фото: AK2, AL4, AF3, ABC1, AZ1 производителей "Valvo" и "Telefunken G.m.b.H.". Интересны применявшиеся для этих ламп экранирующие колпаки (шасси "Tefag").



62,0 K

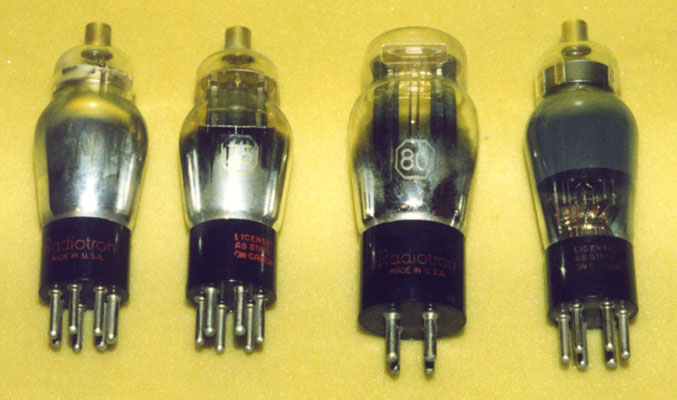

"Радиотроны" американской фирмы "RCA". В основном - 6,3-вольтовый косвенный накал.
Цоколь - с утолщенными первым и последним штырьком. 1930-е годы.
На фото: 6А7, 75, 80, 6D6. Из приемника "RCA Victor 5T4". В аналогичном оформлении выпускалась отечественная лампа 7Ж12С.



55,1 K

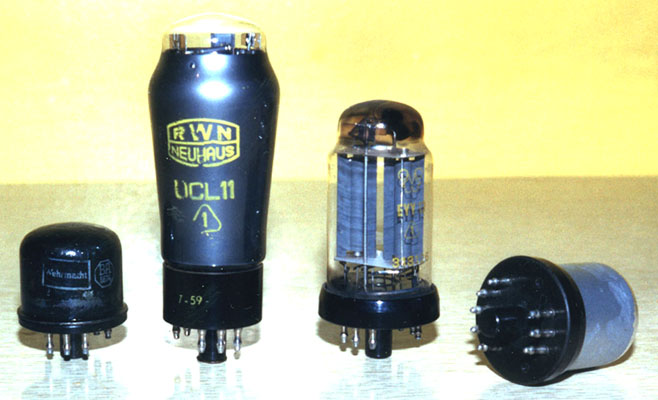

Лампы с цоколем типа "Т" (8 профилированных штырьков).
Слева - металлическая лампа военного применения ЕF14 фирмы "Telefunken" времен второй мировой войны с надписью "Wehrmacht". Далее - UCL11, EYY13 и вакуумный счетчик импульсов N3 фирмы "Dressler".

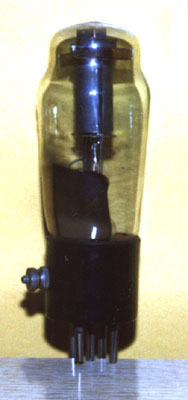

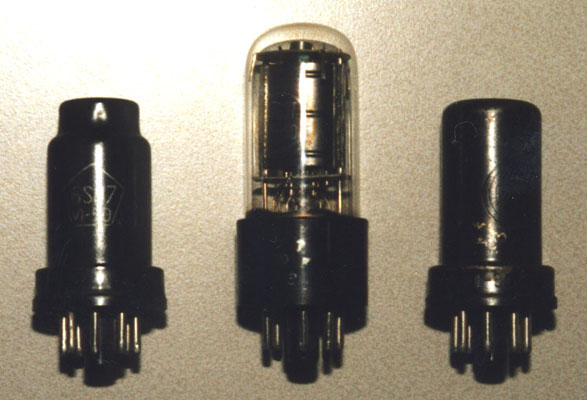

Лампы переходных маркировок. Слева - 4Ф6С, выпускавшаяся в 40-50 годах взамен СО-122, справа - отечественные 6SA7, 6V6GT и 6SR7 выпуска конца 40-х годов.



56,8 K

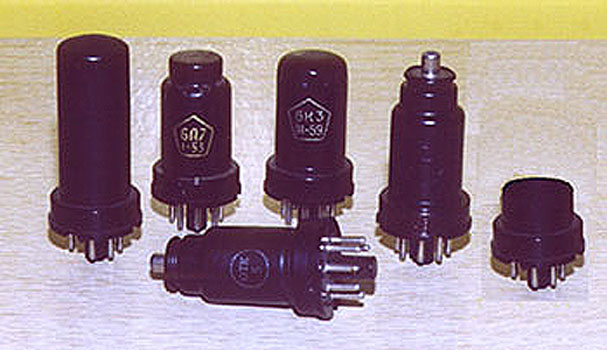

Октальные (8 выводов) лампы металлической серии. Имеют на цоколе ориентирующий ключ. В СССР их производство начато в 1937 году. Наиболее распространены с 6,3-вольтовым косвенным накалом. На фото: отечественные 6Ф6, 6А7, 6К3, 6Г7, 6Х6, 6Л7. Широко использовались в период своего распространения - в СССР до конца 1950-х годов.

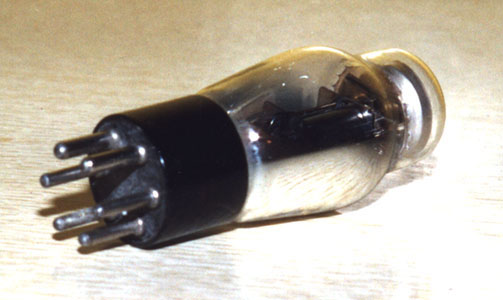

В первых приемниках на октальных металлических лампах (СВД-9, 9Н-4) устанавливался электронно-лучевой индикатор настройки ("зеленый глаз") с цоколем американского типа без ключа. 1937 год.



52,6 K

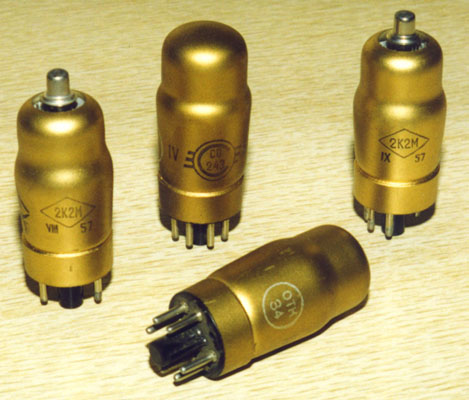

Отечественные малогабаритные лампы батарейной серии ("малгабы"). 2-вольтовый прямой накал, цоколь октальный. Начало 1940-х годов. Внешнее проводящее покрытие служит экраном. На фото: 2Ж2М, СО-243, 2К2М, СБ-243. См. "Родина-47".



50,5 K

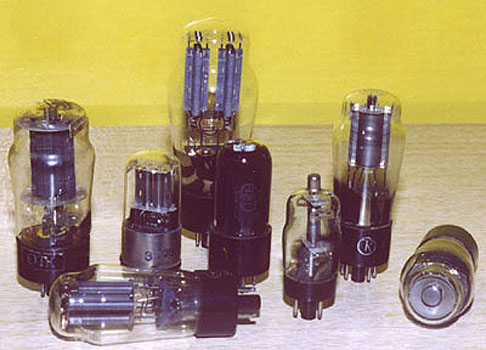

Отечественные октальные лампы в стеклянных баллонах. 6,3 (12,6)-вольтовый косвенный накал. Широко распространились в СССР несколько позже металлических, часто являясь более дешевыми эквивалентами последних. Среди них выделяется группа ламп с высоким напряжением накала для бестрансформаторных схем с последовательным соединением нитей (см."Рекорд-47"). На фото: 6П3, 6Н7С, 5Ц3С, 6П6С, 6Ф5М, 6Ф6С, 6Е5.



69,0 K

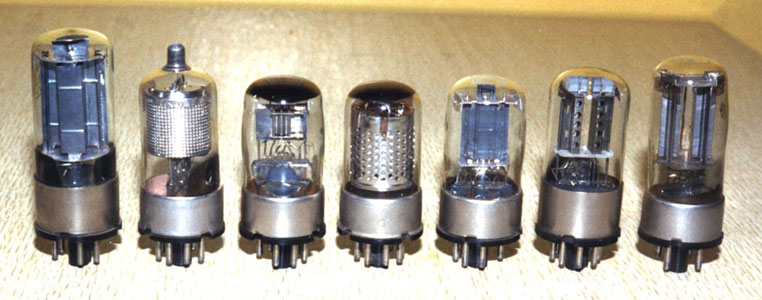

Отечественные октальные лампы повышенной надежности с металлическим обрамлением цоколя. На фото: 30П1С, 6Г7С, 6Х6С, 6А10С, 6С2С, 6Н8С, 5Ц4С.



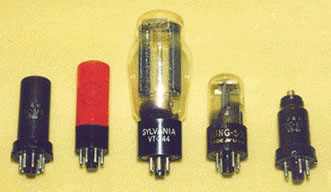

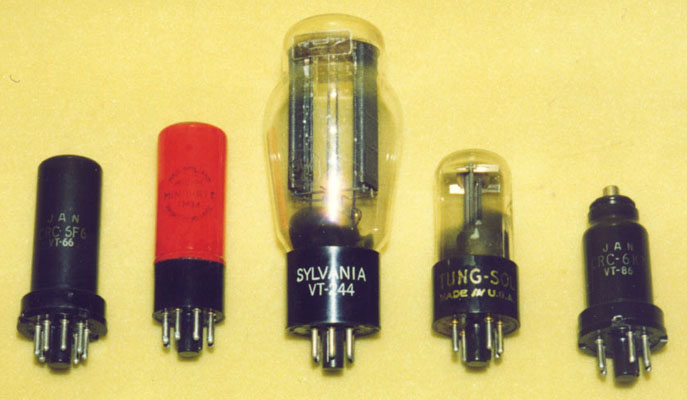

Октальные лампы зарубежных производителей. На фото: 6F6 фирмы "Kentucky Radiotrones", EM34 фирмы "Philips" (индикатор настройки с двумя диаметрально расположенными секторами), 5U4G фирмы "Sylvania Thorn Colour Television Laboratories Ltd.", 6X5 фирмы "Tung-Sol Electric Inc.", 6K7 фирмы "Kentucky Radiotrones".



40,3 K

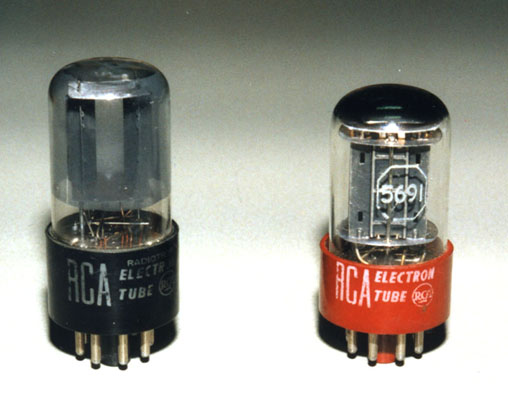

В середине 50-х годов конструкция октальных ламп была усовершенствована. Отказ от крепления траверз электродов на так называемой "гребешковой ножке" (слева) привел у ощутимому уменьшению габаритов. На снимке справа - лампа 5691 версии "Red Base"американской фирмы RCA.



42,4 K

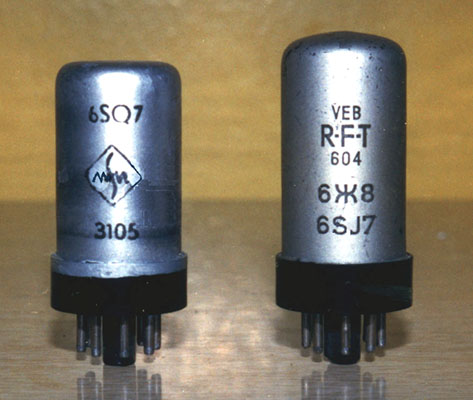

Стеклянные аналоги европейских металлических ламп с внешним экранирующим покрытием. На фото: 6SQ7 и 6SJ7



64,3 K

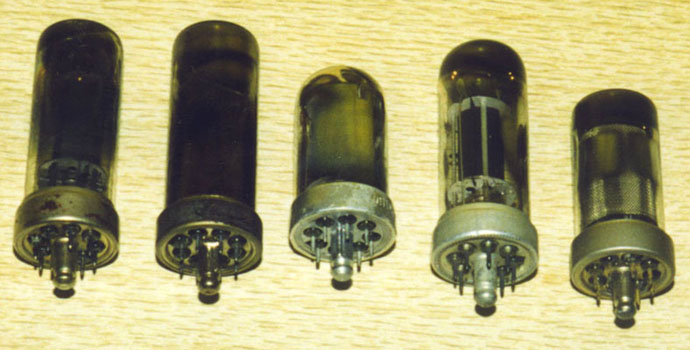

Стеклянные лампы с цоколем "Локталь" - 9 выводов с замком в металлическом ключе. 1940-1950-е годы. На фото в центре - отечественная 4П1Л. Такие лампы использованы, в частности, в приемнике "Philips 208U".



45,1 K

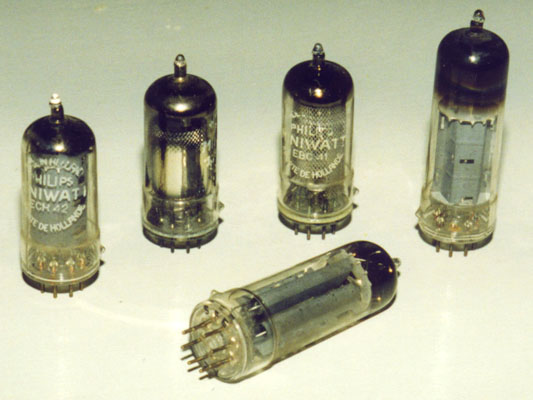

Стекляныные лампы с цоколем "Римлок". 8 выводов, диаметр 18 мм, на баллоне в зоне цоколя имеется ориентирующий прилив. На снимке - 6,3-вольтовые лампы косвенного накала фирмы "Philips" из приемника "Philips 320A": ECH42, EBC41, EAF42, EL41, AZ41. В СССР лампы в подобном оформлении не выпускались.



42,4 K

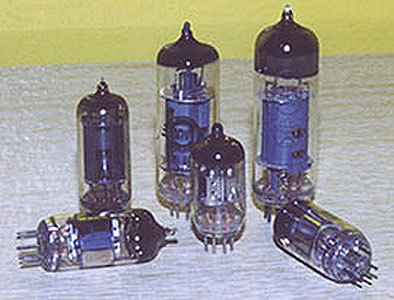

Лампы с цоколем "Новаль" с 9-ю и 7-ю ("Гепталь") выводами, известные в СССР, как "пальчиковые". Диаметр 18 и 16 мм. Для ориентации при установке служит промежуток в расположенных по окружности штырьках. Широко распространились в СССР с конца 1950-х годов взамен октальных и стали последней по времени серией, использованной в бытовой ламповой технике.



42,4 K

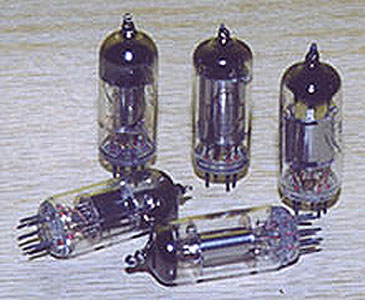

Батарейные лампы с цоколем "Гепталь". Накал прямой 1,1 (2,2) вольта. Отечественные известны с конца 1940-х годов и использовались в стационарных ("Родина-52") и портативных батарейных приемниках. На фото: 2П1П, 1А2П, 1Б2П, 1К1П, 2П2П.



49,3 K

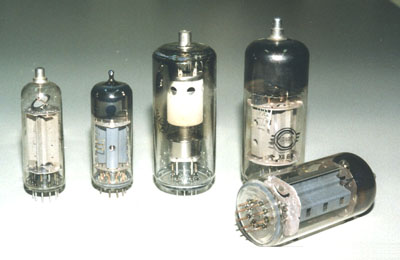

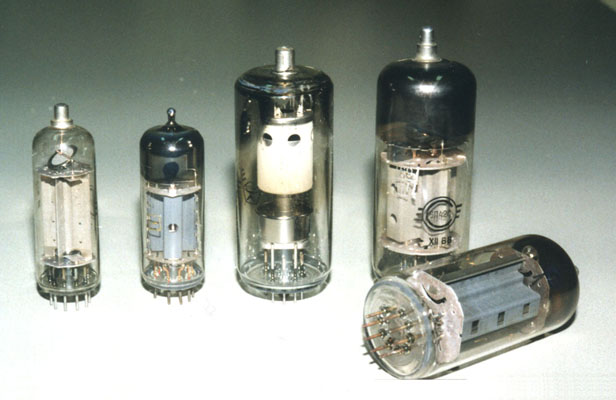

Отечественные телевизионные лампы с цоколем "Магноваль". В радиоприемниках не применялись. На фото: 6Д22С, 6П41С, ГП-5, 6П45С, 6П42С.



Миниатюрные радиолампы. На фото: 6Ж9Б, 6С7Б-В, 1Ж29Б, 6Ж1Б, 6С53Н-В, 6С62Н.
