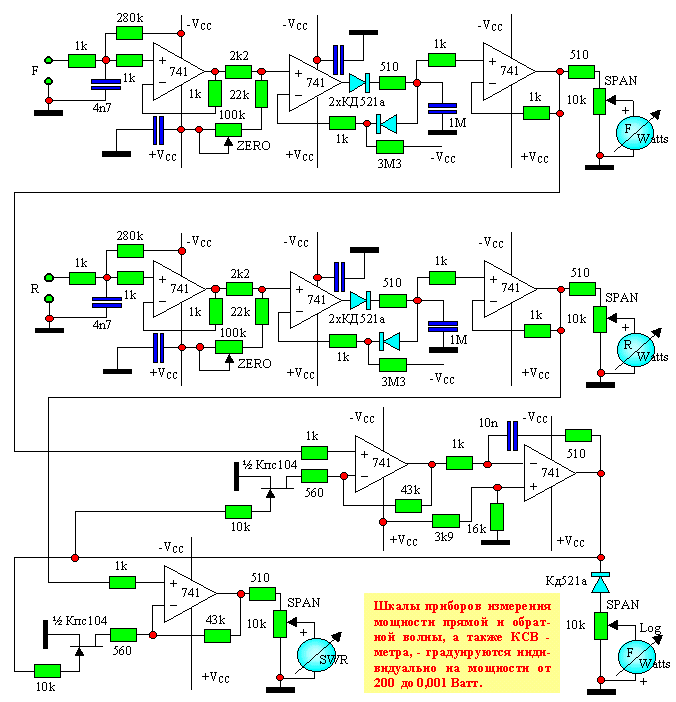

Аналоговый процессор для рефлектометра. Измерения КСВ в диапазоне частот 1-60 мГц. Мощность 0,001-200 Ватт. От 0,22 до 100 Вольт на 50 Ом.

Аналоговый процессор для рефлектометра позволяет существенно расширить предел измерения КСВ, начиная с очень малых значений проходящей мощности, - 0,001W!. Стрелочные измерительные приборы 0-100mA настраиваются на "0" и полную шкалу отклонения потенциометрами "ZERO" & "SPAN". Источник питания двуполярный 0 - минус 10V и 0 - плюс 20V стабилизированный, с током нагрузки до 70mA. Соединение детекторной головки рефлектометра с аналоговым процессором производится экранированным кабелем, длиной не более 10м.

Г.Г. Сокол (UA6CL)
E-mail: ua6cl@nvrsk.net
Post address: P.O.Box 22, Novorossiysk, 353900, RUSSIA.


Возьмите полный комплект документации:

  swr.zip 33kb
