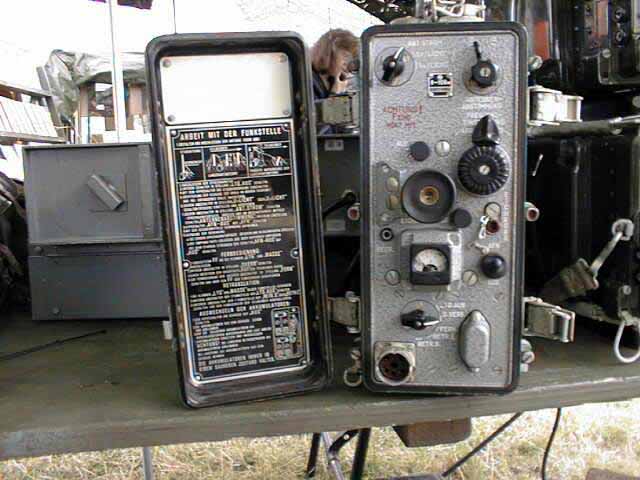

Р105М, Р108М, Р109М - переносные, ранцевые УКВ радиостанции, отличающиеся друг от друга только диапазоном частот, который перекрывает следующие участки :

Р109М	21500 - 28500 кГц
Р108М	28500 - 36500 кГц
Р105М	36000 - 46100 кГц

Радиостанции работают в симплексном режиме, имеют частотную модуляцию.
Основные технические характеристики радиостанций :


Номинальное напряжение питания :	4.8 В (2х 2.4 В)
Ток потребляемый на приеме :	0.85 А
Ток потребляемый на передаче :	1.85 А
Источник питания :	4 х КН14 или 2 х 2КНП20 транзисторный преобразователь в анодное напряжение
Время непрерывно работы (4 КН14) :   при соотношениие прием/передача 3:1	12 часов
Время непрерывно работы (2 КНП20) :   при соотношениие прием/передача 3:1	17.5 часов
Вес рабочего комплекта радиостанции :	14 КГ
Габариты радиостанции с выступающими частями :	длинна - 310 мм высота - 325 мм ширина - 170 мм
Формирование/установка частоты :	плавный гетеродин (LC генератор)
Отображение частоты :	оптическая шкала, деления - 25 кГц
Суммарная погрешность установки частоты по шкале при температуре окружающей среды 20 +-5 градусов Цельсия, через 5 минут прогрева :	не превышает 4 кГц
Чувствительность модуляционного входа передатчика при частоте модуляции - 1000 Гц :	140 мВ
Девиация частоты передатчика :	5 кГц
Выходная мощьность передатчика :	не менее 1 Вт
Чувствительность приемника при соотношении сигнал/шум 10:1 :	1.5 мкВ
Выходное напряжение НЧ тракта приемника при напряжении сигнала на входе 1.5 мкВ и девиации частоты 5 кГц на нагрузке низкоомных телефонах ТА-56М :	не менее 1 В
Выходное напряжение НЧ тракта приемника при отсутствии сигнала (напряжение шумов) :	0.75 В
Схема приемника :	супергетеродин с одним преобразованием
Промежуточная частота :	793.8 кГц
Ослабление зеркального канала :	не менее 54 дБ (500 раз)
Ослабление сигнала на ПЧ :	не менее 80 дБ (10000)
Ширина полосы пропускания на уровне 6 кГц :	14 кГц
При изменении входного напряжения от 3 до 1000 мкВ выходное напряжение изменяется :	не более 20 %
Постоянная времени АПЧ :	0.1 С

Краткое описание схемы радиостанций :
Радиостанции Р105М, Р108М, Р109М собраны по трансиверной схеме. Общими элементами для приемника и передатчика являются: антенный контур, гетеродин, УНЧ, источник питания. Приемная часть радиостанции имеет 2 резонасных каскада УВЧ на лампах 1Ж17Б и 1Ж18Б, смеситель на лампе 1Ж18Б, 4 однотипных каскада УПЧ на лампах 1Ж18Б, усилитель-ограничитель на лампе 1Ж18Б, и частотный дискриминатор на диодах 2Д401. Гетеродин приемника собран на лимпе 1Ж18Б и имеет плавную перестройку изменением емкости. Этот же генератор используется при передаче как задающий. На приеме к задающему контуру подключается дополнительная емкость. В контур этого генератора так же включен варикап Д901, который используется для модуляции частоты при передаче и АПЧ при приеме. При работе на передачу сигнал с задающего генератора поступает на усилитель мощьности на лампе 1П24Б. Усилитель низкой частоты - 2х каскадный, на транзисторах МП15, используется при передаче как усилитель модуляционного сигнала. Все переменные смкости, кроме емкости антенного контура, установлены на одной оси, и перестраиваются одновременно с изменением частоты задающего генератора-гетеродина. В качастве оконечного низкочастотного устройства применяется мекротелефонная гарнитура, состоящая из микрофона ДЭМШ1А, микрофонного усилителя на транзисторе П15 и головных телефонов или трубка с микрофоном порошкового типа МК-10-МБ и телефонным капсюлем ТК-47-130.

В комплект радиостанции входят следующие типы антенн:

• гибкая штыревая антенна

• секционная штыревая антенна (6 секций)

• лучевая антенна (длинной 40 м), используемая как простейшая направленная антенна бегущей волны.

Алексей (RA3TLB), savage@sinn.ru
