Радиостанция "Р-106" (РБС/Плахпет)
 |
 |

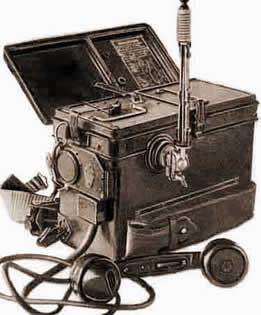

| Радиостанция "Р-106" (РСБ/Плахпет) |

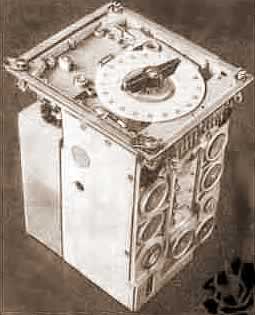

Блок от "Р-106" (РСБ/Плахпет) |
Р-106 (альтернативное название РБС или Плахпет) - переносная, ранцевая, ламповая УКВ радиостанция батальонной сети для работы в симплексном режиме c амплитудной модуляцией с механическим полудуплексом. Она обеспечивает
связь только телефоном и работает в ультракоротковолновом диапазоне с использованием общей волны как для передачи, так и для приема. Для питания приемопередатчика радиостанции применяется одна аккумуляторная батарея 2НКН-24. Цепи накала лам питаются
непосредственно от этой батареи, а питание анодно-экранных цепей ламп осуществляется от той же батареи через вибропреобразователь. При транспортировке действующий комплект радиостанции вместе с запасным и вспомогательным имуществом размещается в укладочном
ящике. Общий вес имущества в укладочном ящике 27 кг. Размеры ящика 585 х 264 х 310 мм.
Двухсторонняя устойчивая связь с однотипной радиостанцией при работе на штыревую антенну обеспечивается на расстояниях до 1.5 км. Такая дальность связи возможна на среднепересеченной местности при любом положении солдата-радиста с радиостанцией
(стоя, лежа, на ходу) и при расположении радиостанции на земле и в окопе. При работе из укрытий (блиндаж, овраг, подвал здания) та же дальность связи может быть обеспечена на лучевую антенну. Применение лучевой антенны на среднепересеченной местности вне
укрытий увеличивает дальность связи до 3 км. Дальность и надежность связи на радиостанциях батальонной сети не зависят от состояния погоды, времени года и суток. В комплект радиостанции входят следующие типы антенн: 1) гибкая штыревая антенна
Куликова высотой 1.5 м; 2) лучевая антенна длинной 30 м.
Радиостанция "Р-106" собрана по трансиверной схеме, общими элементами для приемника и передатчика являются задающий генератор, усилитель НЧ и антенный контур. В режиме приема сигнал с антенны поступает на антенный контур, после
него на каскад усиления ВЧ на лампе 2Ж27Л, затем в смеситель на лампе 2Ж27Л, на который подается сигнал гетеродина - задающего генератора, собранного на лампе 2П29Л. Со смесителя сигнал ПЧ подается на сверхрегенеративный каскад на лампе
2Ж27Л, в котором происходит основное усиление, фильтрация и детектирование АМ. Сигнал НЧ с сверхрегенеративного детектора через ФНЧ подается на каскад предварительного усиления НЧ на лампе 2Ж27Л, который в режиме передачи используется как усилитель
сигнала микрофона. Затем сигнал НЧ подается на каскад оконечного УНЧ, в качестве которого используется лампа УВЧ, и через выходной трансформатор на телефоны гарнитуры или микротелефонную трубку. В режиме передачи сигнал с задающего генератора - гетеродина
подается на каскад усиления мощности на лампе 2П29Л в котором происходит амплитудная модуляция, и через антенный контур в антенну. Перестраиваемые по частоте элементы (емкости) находятся в следующих каскадах: антенный контур, задающий контур генератора,
выходной контур генератора. Все они перестраиваются одной ручкой с фиксатором на 18 положений. В режиме передачи параллельно сеточному контуру задающего генератора подключается дополнительная емкость, снижающая частоту генератора на величину частоты
ПЧ = 7.3 MHz.
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Диапазон рабочих частот |
46.1-48.65 MHz |
| Отображение / установка частоты |
18 фиксированных частот с шагом 150 KHz |
| Формирование частоты |
плавный гетеродин (LC-генератор) |
| Приемник |
Схема |
супергетеродин с одним преобразованием (сверхрегенеративный детектор) |
| Промежуточная частота |
7.3 MHz |
| Передатчик |
Выходная мощность |
0.1 вт |
| Питание |
Напряжение |
2.4 в |
| Аккумулятор |
2НКН-24 (вибропреобразователь в анодное напряжение) |
| Потребляемый ток (прием / передача) |
1.6 / 2.6 А |
| Время непрерывной работы |
12 часов (при соотношениии прием/передача 3:1) |
| Габаритные размеры и масса рабочего комплекта рации |
310 х 215 х 225 мм; 10.8 кг |
