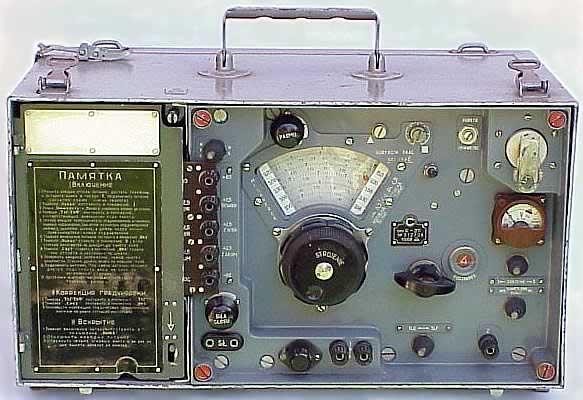

Р-311 - армейский КВ радиоприёмник. Предназначен для приёма телеграфных и телефонных радиосигналов в диапазоне частот от 1 до 20 MHz. Радиоприёмник выполнен по супергетеродинной схеме на восьми лампах типа 2Ж27Л. Схема радиоприемника включает в себя входную цепь, один каскад усиления напряжения высокой частоты, смеситель, первый гетеродин, два каскада усиления напряжения промежуточной частоты, второй гетеродин, второй смеситель/детектор и усилитель напряжения низкой частоты. Отличительными особенностями схемы радиоприёмника являются: гетеродин с постоянным перекрытием по частоте на всех поддиапазонах, наличие кварцевого фильтра в тракте усиления ПЧ с плавной регулировкой полосы пропускания, стабилизация кварцем частоты второго гетеродина, который используется и как кварцевый калибратор для коррекции градуировки. Чтобы принимать сигналы в диапазоне выше 20 MHz необходимо использовать радиоприемник "Р-312".
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
|---|---|---|
| Диапазон частот | 1 - 20 MHz | |
| Число поддиапазонов | 5 | |
| Режимы работы | AM, CW | |
| Деления на шкале (по поддиапазонам) | 1-2 = 10 KHz; 3-5 = 20 KHz | |
| Погрешность установки частоты | 3 / 6 KHz (в зависимости от поддиапазона) | |
| Формирование/установка частоты | плавный гетеродин (LC генератор) | |
| Отображение частоты | механическая шкала | |
| Чувствительность (AM/CW) | 7.5/3 мкв (глубина АМ 30%, С/Ш=3:1) | |
| Ослабление зеркального канала | не менее 40 раз | |
| Схема | супергетеродин с одним преобразованиям частоты | |
| Промежуточная частота | 465 KHz | |
| Полоса пропускания (по уровню 0.5/0.01) | 4 KHz - 300 Hz / 16 - 3.5 KHz | |
| Регулировка полосы пропускания | плавная | |
| Номинальное напряжение питания | анодное = +80 в; накальное = 2.5 в | |
| Источник питания | аккумулятор 2НКП24, вибропреобразователь ВП-3М2, батарея БАС-Г-80 | |
| Потребляемый ток | по анодным цепям | не более 14 мА |
| по накальным цепям | 0.52 А (без освещения); 1.1 А (с освещением шкалы) | |
| Диапазон рабочих температур | -40 ... +50 °С (влажность = 95%) | |
| Габаритные размеры (с выступающими частями) и масса | 520 х 475 х 335 мм; 21 кг | |
 |
 |

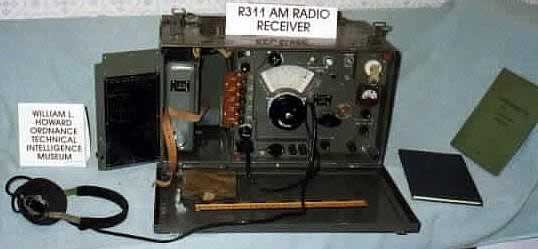

| 2. Комплектность радиоприёмника "Р-311" | 3. Радиприёмник "Р-311" |
|---|
 |

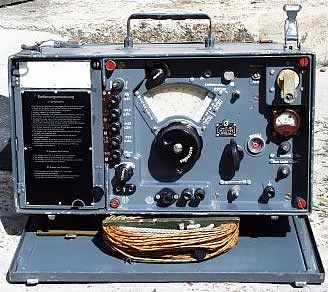

| 4. Радиоприёмник "Р-311" |
|---|
 |

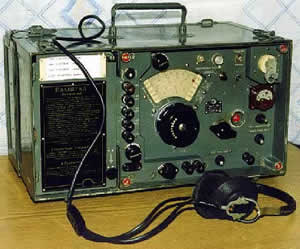

| 5. Радиоприёмник "Р-311" |
