Радиостанция "Р-392/А"

Радиостанция Р-392 Органы управления радиостанции 'Р-392'
1. Радиостанция "Р-392" 2. Органы управления радиостанции"Р-392"

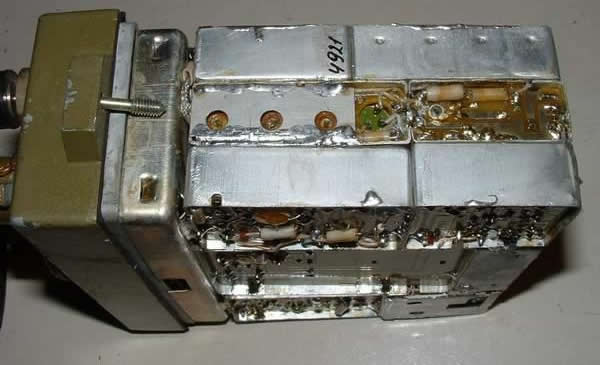

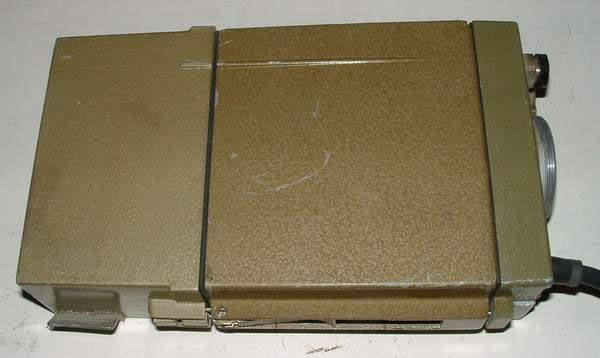

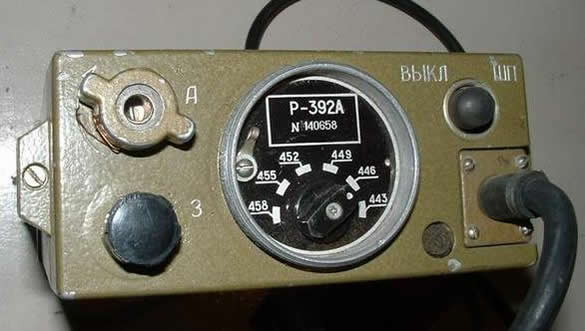

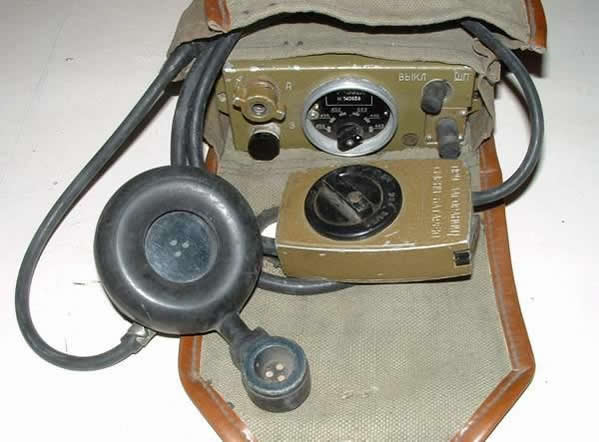

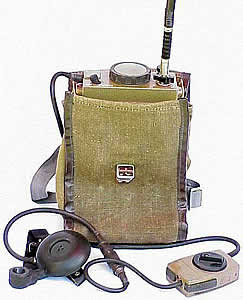

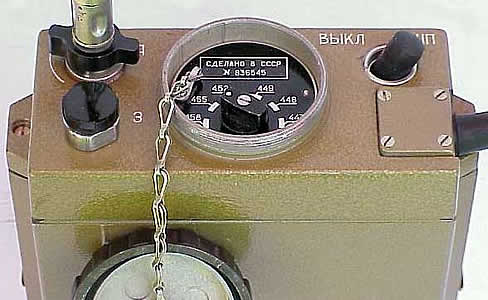

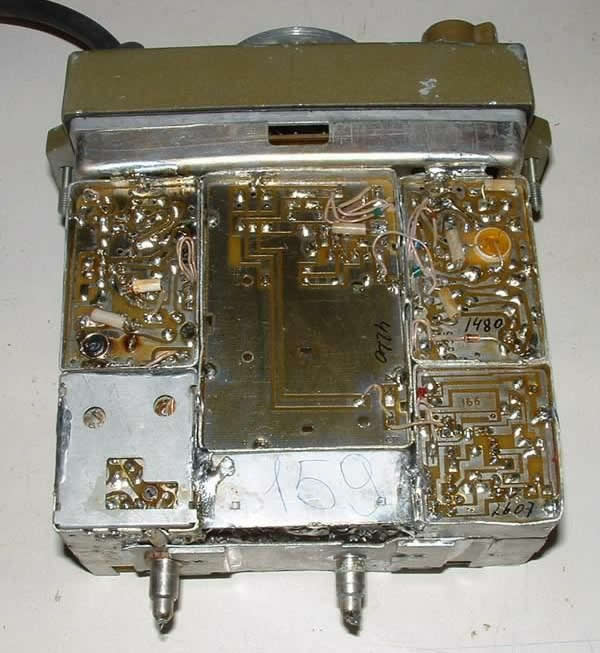

Комплектность радиостанции  'Р-392А' Органы управления радиостанции 'Р-392А' Рация 'Р-392' в кожухе Вид на радиостанцию 'Р-392' со снятым кожухом Вид на печатный монтаж рации 'Р-392А'
3. "Р-392А" Рассмотреть (33 KB) 4. "Р-392А" Рассмотреть (27 KB) 5. "Р-392А" Рассмотреть (18 KB) 6. "Р-392А" Рассмотреть (28 KB) 7. "Р-392А" Рассмотреть (55 KB)

"Р-392" ("Р-392А")- переносная, симплексная УКВ радиостанция с ЧМ-модуляцией. Расчитана на эксплуатацию и хранение в теченние 5 лет. Год выпуска - 1983-1984. В радиостанции предусмотрена маскировка передаваемых сообщений путем простой инверсии речи. Радиостанция имеет шумоподавитель с внутренним пилот-сигналом. Переключатель каналов радиостанции защищен резьбовой металлической крышкой. Радиостанция со штыревой антенной длиной 1/4 L обеспечивает связь с однотипной радиостанцией на открытой местности средней пересеченности в любое время года и суток на расстоянии не менее 10 км, с устройством маскировки не менее 7.5 км, при напряжении источника питания не ниже 12.6 в. Одна батарея свежезаряженных аккумуляторов 10 НКГЦ-1Д обеспечивает непрерывную работу радиостанции в течение не менее 10 часов при соотношении времени приема к времени передачи 10:1 в нормальных климатических условиях, при этом время непрерывной работы на передачу не должно превышать 5 минут.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот 44-50 MHz
Число фиксированных каналов 6
Интервал между рабочими частотами 100-300 KHz
Модуляция ЧМ
Импеданс антенны 75 ом
Гарнитура телефон: ТА-56М; микрофон: ДЭМШ-1А
Приемник Схема супергетеродин с двойным преобразованием частоты
Промежуточные частоты 1 ПЧ = 13 MHz; 2 ПЧ = 1.6 MHz
Чувствительность не хуже 0.5 мкв
КНИ не более 10%
Ослабление ложных сигналов не менее 70 dB
Избирательность по соседнему каналу не менее 75 dB
Передатчик Выходная мощность 1.6 вт
Девиация частоты мин. = 5 KHz; макс. - не более 10 KHz
Энергетика Питание +12.6 в (батарея 10 НКГЦ-1Д)
Потребляемый ток Приемник не более 40 мА
Передатчик не более 500 мА
Интервал рабочих температур -50 ... +50°C
Габариты (длина, ширина, высота) и масса 145 х 60 х 235 мм; 3.25 кг

Полезные ссылки:

  1. Схема электрическая принципиальная Р-392 [файл .jpg = 1077 KB]
  2. Схемы соединений и перечни элементов:

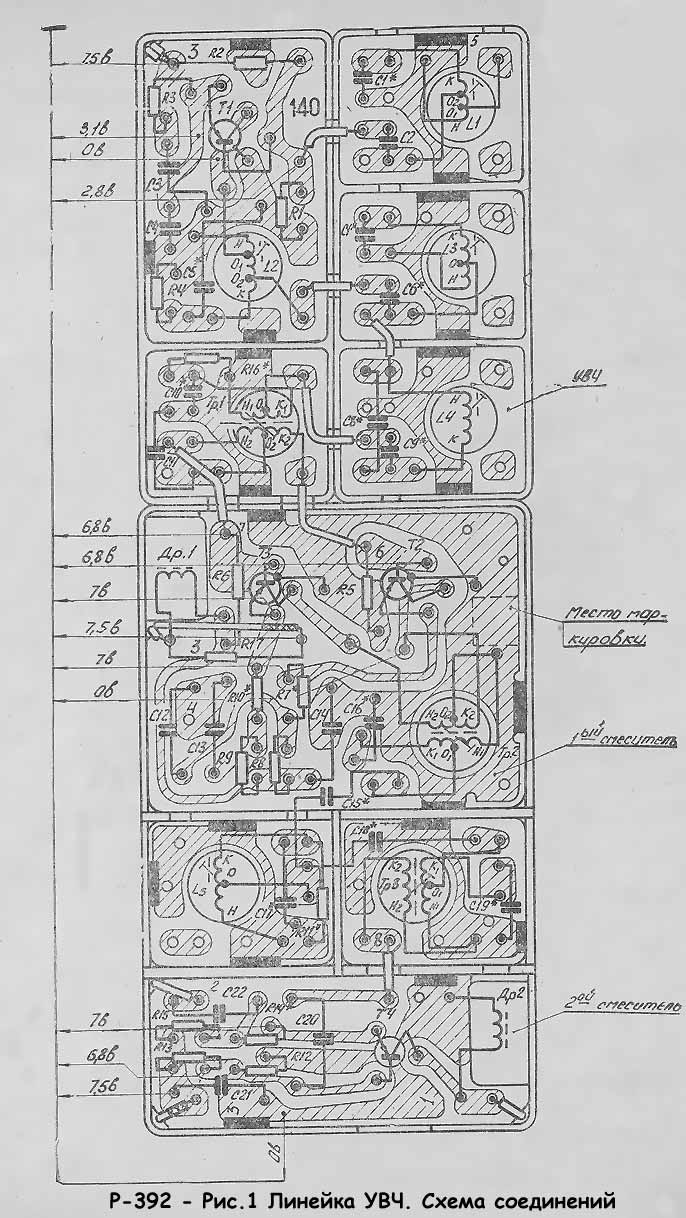

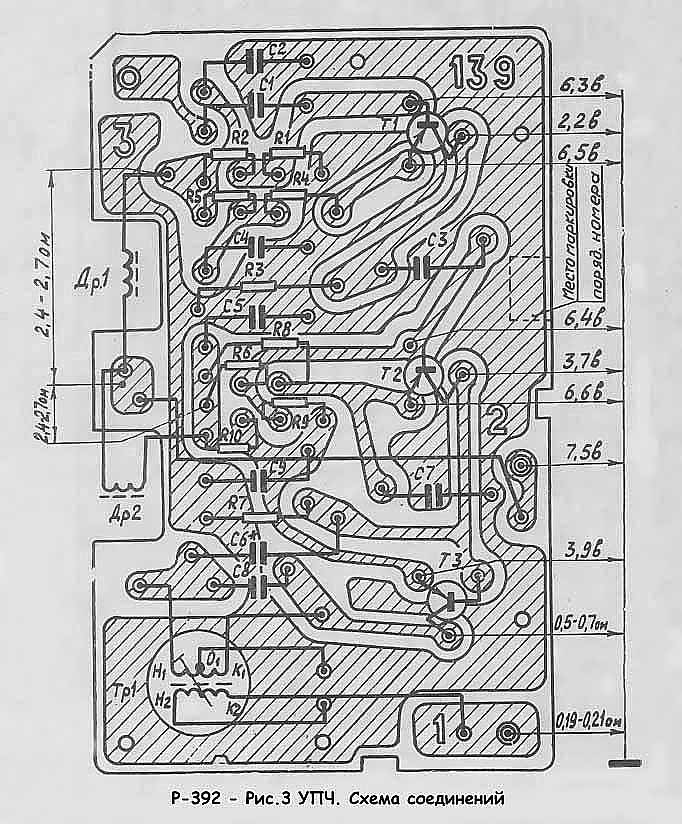

    1. У1 - линейка УВЧ [Рис.1, файл .jpg = 147 KB]; перечень элементов;

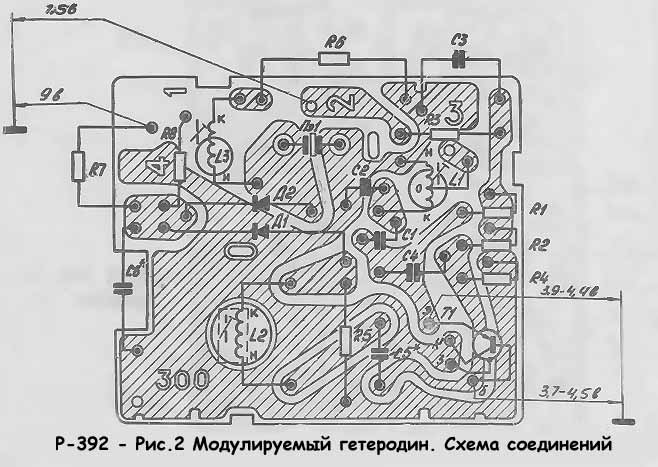

    2. У3 - гетеродин модулируемый [Рис.2, файл .jpg = 58 KB]; перечень элементов;
    3. У4 - УПЧ [Рис.3, файл .jpg = 107 KB]; перечень элементов;

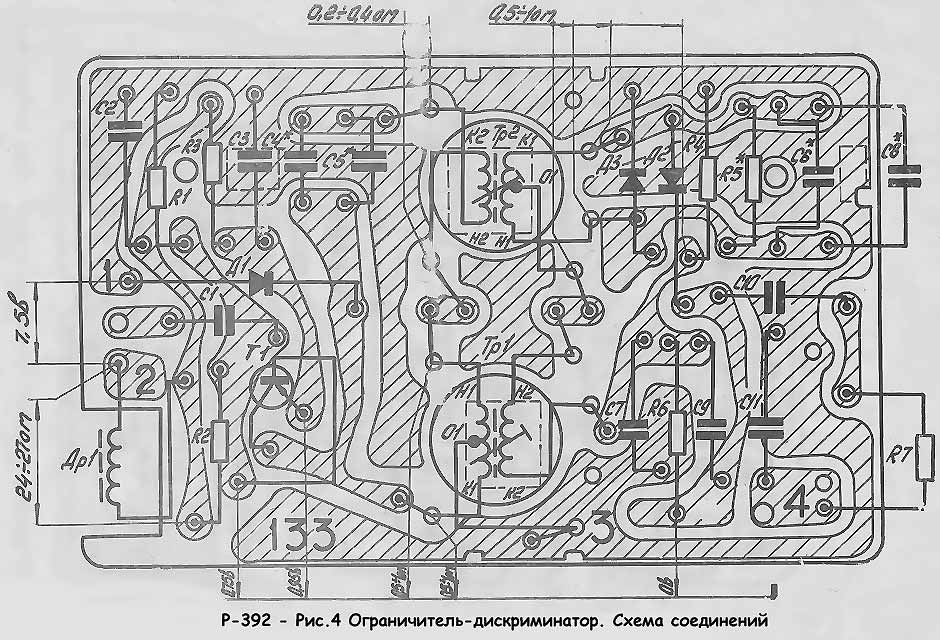

    4. У5 - ограничитель-дискриминатор [Рис.4, файл .jpg = 139 KB]; перечень элементов;

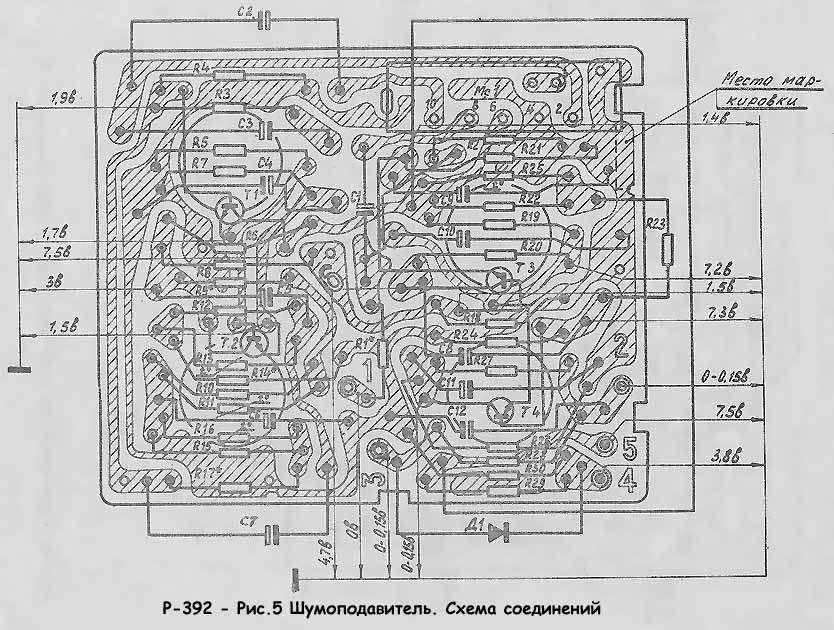

    5. У10 - шумоподавитель [Рис.5, файл .jpg = 108 KB]; перечень элементов;

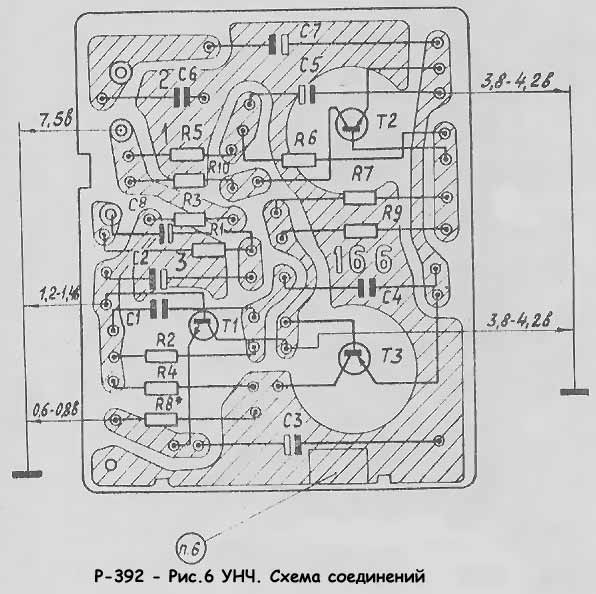

    6. У13 - УНЧ [Рис.6, файл .jpg = 51 KB]

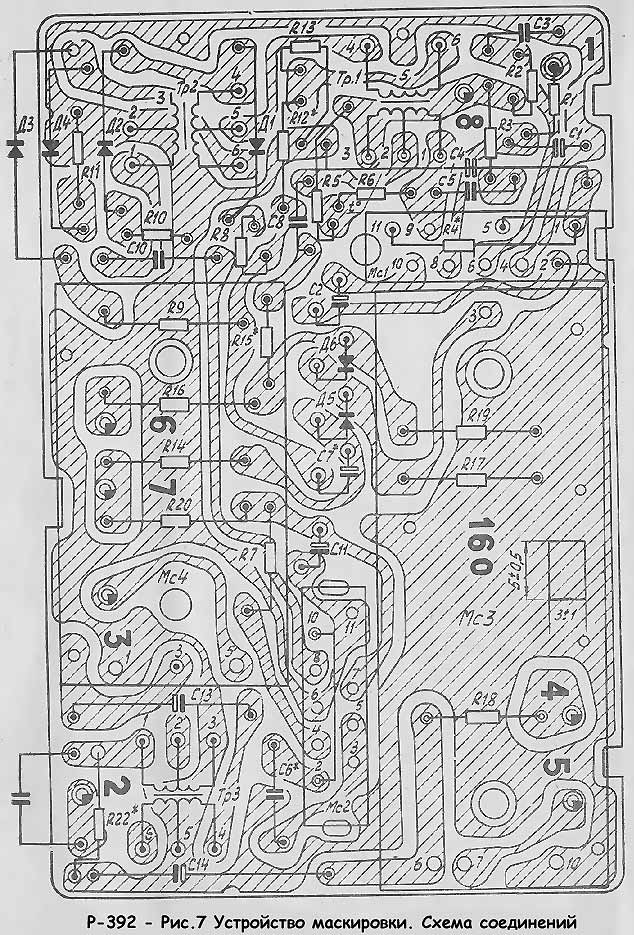

    7. У9 - устройство маскировки [Рис.7, файл .jpg = 182 KB]; перечень элементов;

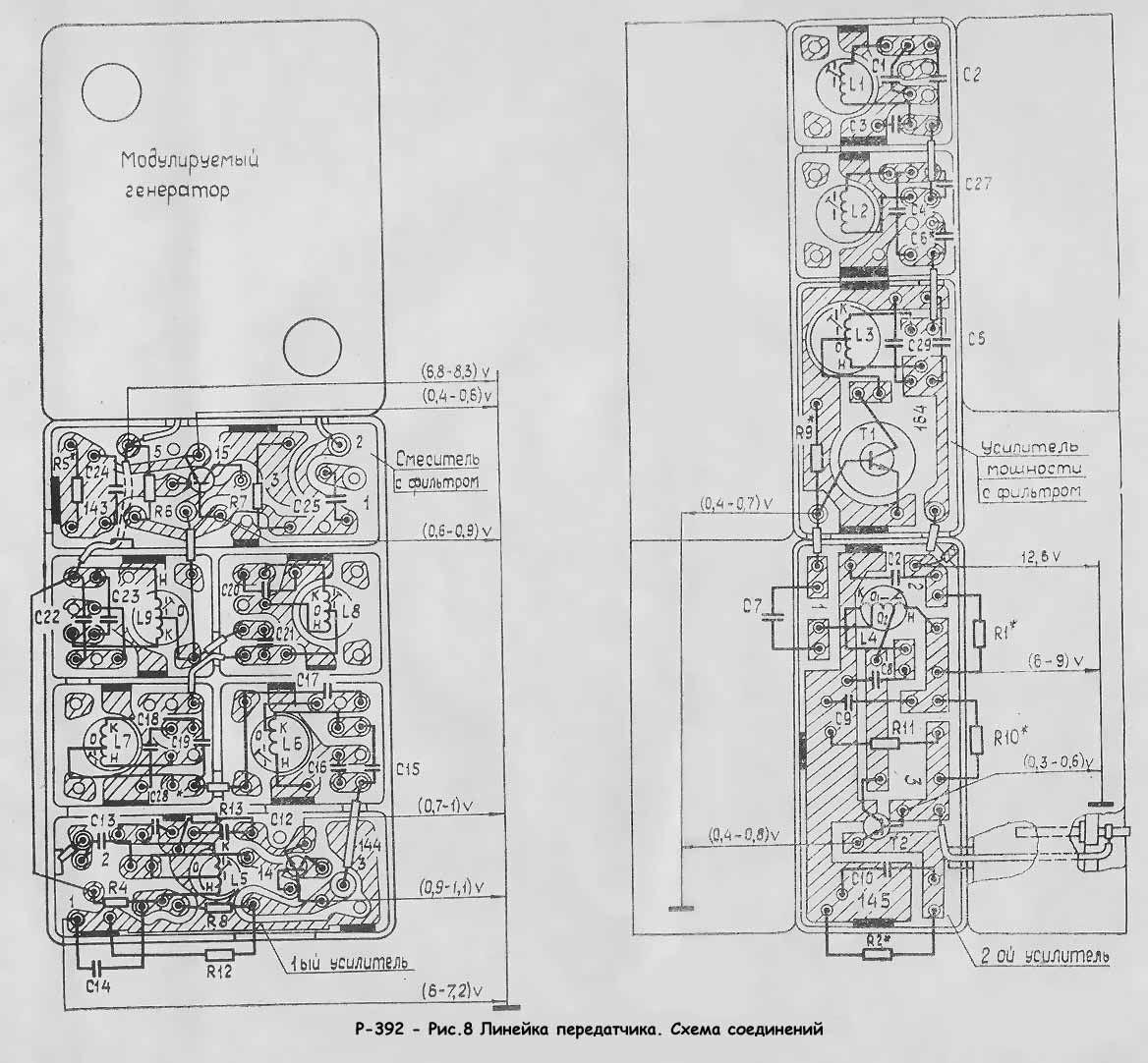

    8. У11 - линейка передатчика [Рис.8, файл .jpg = 141 KB]

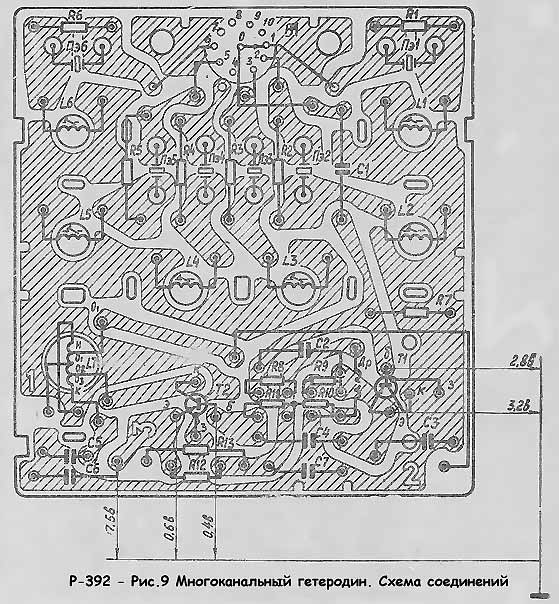

    9. У8 - гетеродин многоканальный [Рис.9, файл .jpg = 95 KB]; перечень элементов;

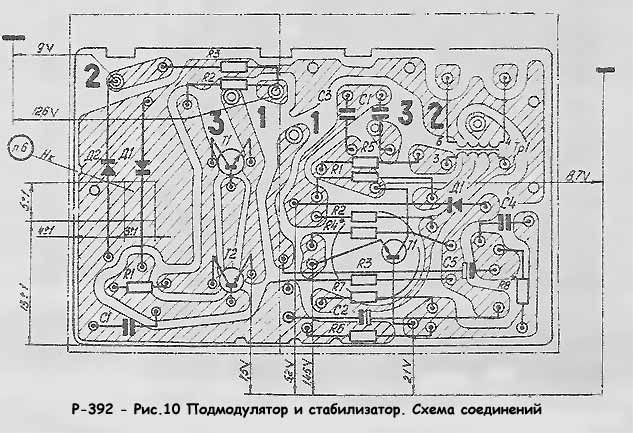

    10. У12 - подмодулятор и стабилизатор [Рис.10, файл .jpg = 61 KB]

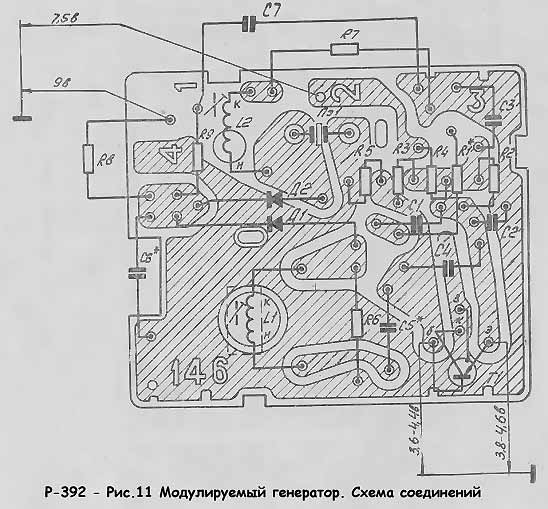

    11. У16 - генератор модулируемый [Рис.11, файл .jpg = 51 KB]

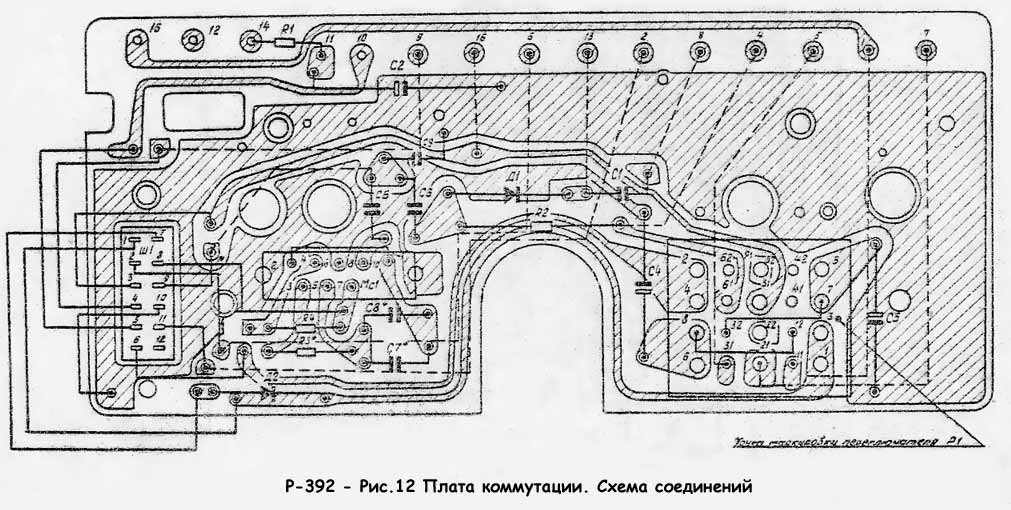

    12. У15 - плата коммутации [Рис.12, файл .jpg = 102 KB]

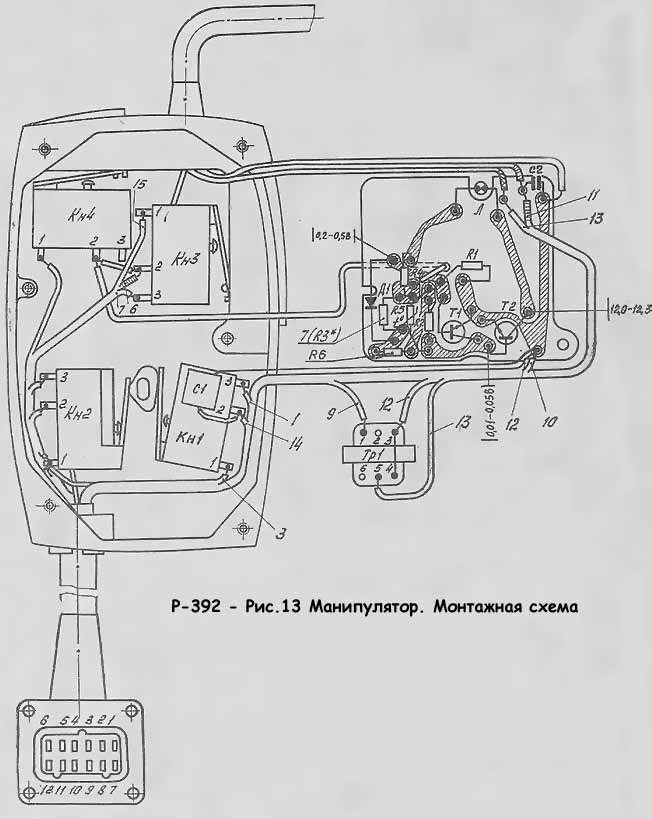

    13. У6 - манипулятор [Рис.13, файл .jpg = 50 KB]; перечень элементов;
    14. У2 - ФСС; перечень элементов.

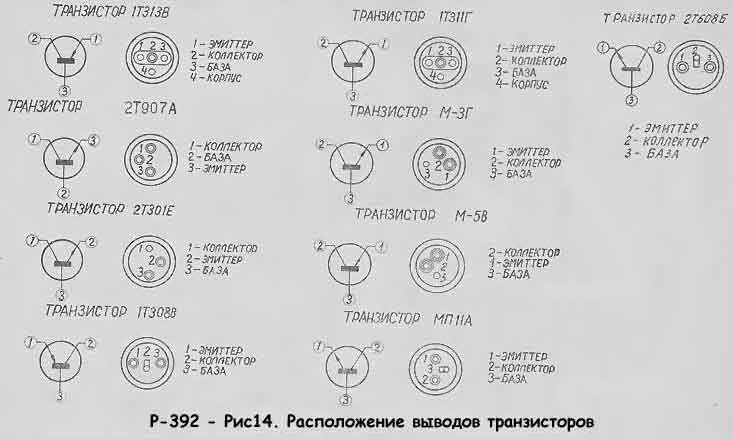

  3. Расположение выводов транзисторов [Рис.14, файл .jpg = 27 KB]

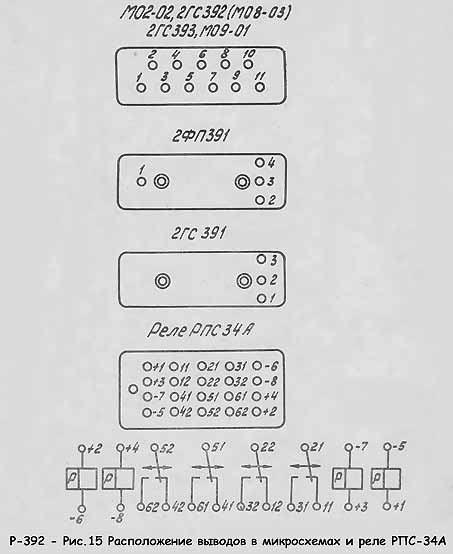

  4. Расположение выводов в микросхемах и реле [Рис.15, файл .jpg = 23 KB]

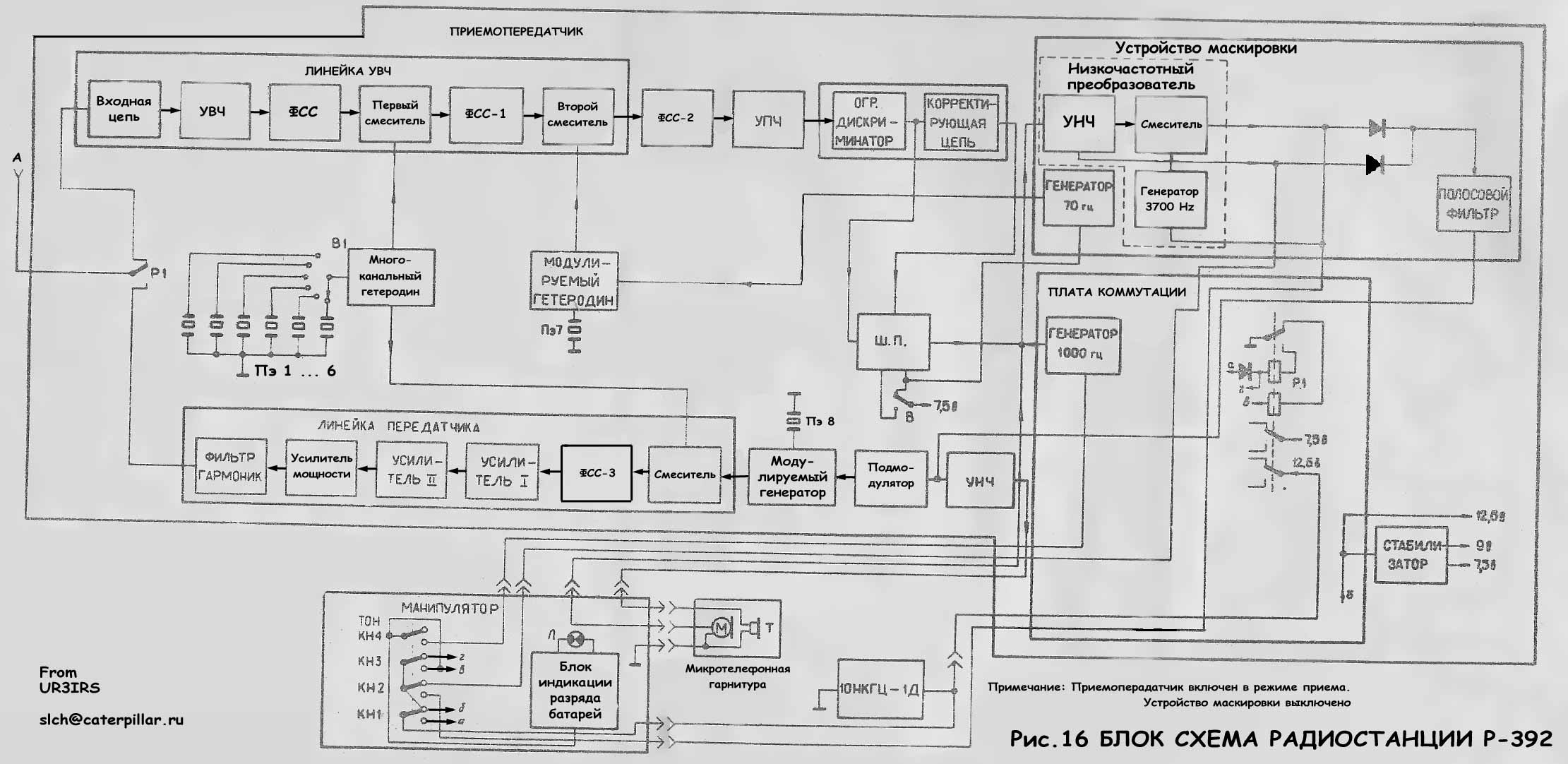

  5. Блок-схема радиостанции [Рис.16, файл .jpg = 189 KB]
  6. Обмоточные данные катушек, трансформаторов и дросселей

[26.01.2002 - 01.01.2003] Сергей Л.Чучанов (UR3IRS) и Алексей (RA3TLB)
