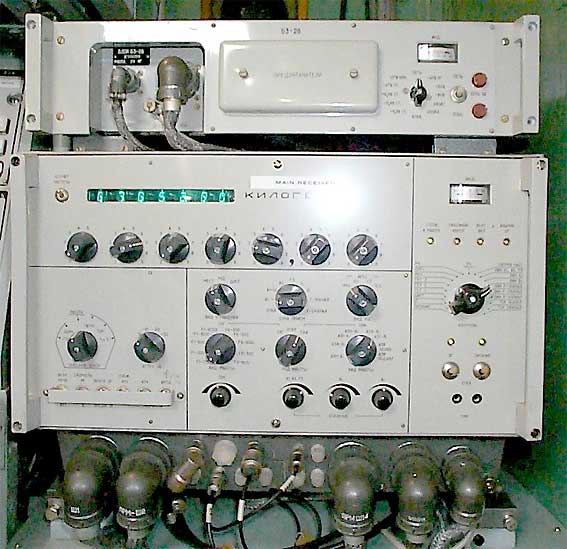

Радиоприемник "Р-160" (Сосна)

Радиоприемник СОСНА (Р-160) предназначен для использования в авиационных сетях воздушной фиксированной и подвижной служб связи гражданской авиации, а также в автоматизирванных приемных центрах "Приемник–2". Высокая точность установки и высокая стабильность частоты, высокая чувствительность и избирательность приемника позволяют осуществлять беспоисковое вхождение в связь и работу без подстройки в процессе приема информации.

Схема радиоприемника - супергетеродин с тройным преобразованием частоты с однокварцевой системой стабилизации частот гетеродинов.

Терминология:

А1 - телеграфия без модуляции периодическими колебаниями (CW - амплитудная телеграфия)
А2Н - однополосная телеграфия с амплитудной модуляцией несущей аплитудно - манипулированными колебаниями низкой частоты, полная несущая
A3J - однополосная телефония (SSB) на верхней боковой полосе (USB) частот при уровне подавления несущей -40 dB
A7J - прием излучения многоканальной телеграфии на верхней боковой полосе (USB) частот
А9J - автоматическая передача данных на верхней боковой полосе частот (USB)
F1 - частотная телеграфия, передаваемая частотной манипуляцией несущей
F3 - частотная телефония (FM)
ЧВМ - частотно-временная модуляция
ФРМ-2 - относительно-фазовая телеграфия второго порядка

ОСНОВНЫЕ ОСОБЕННОСТИ:

Настройка приемника на частоту, установленную декадными переключателями на передней панели, осуществляется автоматически.
Относительное отклонение частоты настройки от номинального значения определяется нестабильностью опорного генератора Гиацинт - М. Номинальная частота генератора 5 MHz. Имеется возможность подключения внешнего опорного генератора с номинальной частотой 5 MHz уровнем не менее 250 мв с выходным сопротивлением 75 ом.
- Относительная нестабильность частоты генератора в нормальных климатических условиях составляет:
  - через 15 минут после его включения: 1х10^-7;
  - через 4 часа после его включения (за последующие 24 часа): не более 2.5х10^–8;
  - долговременная (месяц и более): не более 2х10^-7;
  - от воздействия дестабилизирующих факторов: арифметическая сумма отклонений частоты составляет не более 1х10^-7.
- Точность установки частоты генератора с помощью системы коррекции (по отношению к эталонной частоте): не хуже ±1х10^–9 в течении гарантийного срока.
Приемник имеет один антенный вход. Тип подключаемой антенны - несимметричная с волновым сопротивлением 75 ом. Антенный вход защищен от воздействия напряжения постоянного тока уровнем до 200 в. Сохранность входных цепей приемника обеспечивается при подведению к его входу высокочастотных напряжений с э.д.с. до 100 в, в том числе и на частоте настройки. Затухание, вносимое входным аттенюатором, устанавливается тремя ступенями и равно 10 dB для первой, 20 dB - для второй и 30 dB для третьей ступени.
Управление приемником местное, с его передней панели и панели блока питания.
Дистанционное управление с аппаратуры коммутации и дистанционного управления (АКДУ) обеспечивает:
- включение и выключение приемника с выдачей сигнала отображения;
- включение одной из 10 заранее выбранных фиксированныхчастот;
- переключение одного из двух предварительно выбранных режимов работы приемника телефон-телеграф с выдачей сигнала отображения;
- включение и выключение сквозного контроля приемника с выдачей сигнала отображения.
Предусмотрена возможность включения и выключения приемника с пульта радио-бюро (ПРБ).
Выбор способа управления приемником осуществляется путем установки переключателя ВИД УПР на передней панели радиоприемника в одно из положений МЕСТ (местное управление ) или ДИСТ (дистанционное управление).
Система встроенного контроля приемника позволяет осуществлять проверку его работоспособности и отыскания неисправного блока.
- Световые индикаторы, расположенные на лицевой панели приемника сигнализируют:
  - ОГ - о включении опорного генератора;
  - ПИТ - о включении радиоприемника;
  - ГОТОВ К РАБОТЕ -
    - о правильном включении блоков Б1-6, Б1-2, Б1-4;
    - о наличии всех питающих напряжений блока питания Б3-28;
    - о наличии всех напряжений гетеродинов;
  - ПЕРЕГРЕВ ОГ - о неисправности опорного генератора;
  - СКВОЗНОЙ КОНТР – о том, что приемник подготовлен к осуществлению сквозного контроля с целью определения работоспособности.
- С помощью стрелочного индикатора, расположенного на лицевой панели приеника, обеспечивается:
  - контроль работоспособности тракта частотопреобразования;
  - контроль выходного сигнала при всех режимах работы;
  - контроль работоспособности тракта группового сигнала;
  - обобщенный контроль блока Б3-28.
- С помощью стрелочного индикатора, расположенного на передней панели блока Б3-28 обеспечивается контроль выходных напряжений источника питания.
Обеспечивается прием сигналов классов излучения A1(CW), A2H, A3Н, A3(AM), A3J(USB), A7J, A9J, F3(FM) и F1 с выводом на буквопечатающий аппарат.
Прием сигналов ФРМ-2 и ЧВМ осуществляется с помощью дополнительных устройств, подключаемых к приемнику.
При приеме сигналов классов излучения A3H, A3J(USB), A7J, A9J:
- Телефонный спектр сигналов однополосной телефонии ограничивается полосами от 350 до 2700 Hz или от 300 до 3400 Hz в зависимости от классов излучения. Неравномерность АЧХ в полосе пропускания не более 3 dB.
- Коэффициент гармоник трактов приема однополосной телефонии не более 3%, при при выходном рапряжении 0.1 в на нагрузке 600 ом.
- Полоса схватывания системы АПЧ при классах излучения А3Н не менее ±100 Hz, полоса удержания – не менее ±200 Hz.
- Система АРУ по спектру при классах излучения A3J(USB), A7J обеспечивает изменение выходного напряжения не более чем на 3 dB при изменении входного сигнала на 80 dB.
- Система АРУ по пилот-сигналу при классах излучения А3Н работает при уровне пилот-сигнала -6 dB.
- Диапазон ручной регулировки усиления по ПЧ не менее 80 dB.
При приеме сигналов классов А1(CW), А2Н, А3(AM):
- Диапазон перестройки тонального гетеродина не менее ±1.5 KHz.
- Диапазон ручной регулировки усиления по ПЧ не менее 80 дБ.
- Диапазон регулировки усиления по низкой частоте не менее 40 дБ.
- Система АРУ обеспечивает изменения выходного напряжения не более чем на 3 dB, при изменении входного сигнала на 80 dB.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон принимаемых частот			1.5 - 29.99999 MHz
Виды принимаемых сигналов (классов излучений)			A1(CW), A2H, A3(AM), A3H, A3J(USB), A7J, A9J, F1, F3(FM), ЧВМ, ФРМ-2
Шаг настройки (ручной или автоматический)			10 Hz
Чувствительность (для класса излучения)	0.3 A1		не хуже 1.2 мкВ
	1.2 A1		не хуже 2.6 мкВ
	2.35 A2H, 2.35 A3H, 2.35 A3J, 2.35 A9J, 3.1 A7J		не хуже 4.0 мкВ
	6.0 A3		не хуже 30.0 мкВ
	F3		не хуже 10.0 мкВ
	0.3 F1–200, 1.2 F1-400, 1.2 F1-500		не хуже 1.5 мкВ
Избирательность	по симметричному каналу 1-го преобразования		не менее 90 dB
	по зеркальным каналам 2-го и 3-го преобразования		не менее 80 dB
	на промежуточных частотах		не менее 90 dB
	по внеполосным каналам приема, обусловленным дискретными и шумовыми, составляющими гетеродинов		не менее 80 dB
Ослабление помехи на частотах соседнего канала при отстройках помехи на ±10 KHz от частоты настройки приемника			не менее 80 dB
Допустимый уровень двух мешающих сигналов, отстроенных от частоты настройки приемника на ±20 KHz и ±40 KHz соответственно и вызывающих продукты взаимной модуляции, эквивалентно полезному сигналу 0 dBмкв			не менее 70 dB
Соединители (выходные гнезда)	Выход на симметричную линию (на нагрузке 600 ом)		не менее 0.775 в
	Выход на симметричную линию (на нагрузке 300 ом)		не менее 1.5 в
	Выход генератора опорной частоты (на нагрузке 75 ом)		не менее 0.3 в
	Выход ПЧ 128 KHz		не менее 100x10^-6 в
	Выход на буквопечатающую аппаратуру		от 6 до 60 в
Скорость манипуляции (в каналах приема сигналов классов излучения F1, c телеграфными искажениями = 10%)		F1-200 / F1-400 / F1-500	100 / 200 / 300 бод
Энергетика	Напряжение питания		~220±10% в (50±6% Hz)
	Потребляемая мощность		290 вт
