Радиостанция "Р-168-100КАЕ" (Акведук-100КАЕ)

Радиостанция 'Р-168-100КАЕ' (Акведук-100КАЕ)

Р-168-100КАЕ (Акведук-100КАЕ) - радиостанция возимая КВ диапазона. Обеспечивает открытую и маскированную радиосвязь в радиосетях тактического звена управления при установке в объекты на колесной и бронебазе с напряжением бортовой сети 27 В. Обеспечивает беспоисковое вхождение в радиосвязь и ее ведение без подстройки с однотипными изделиями, а также обеспечивает работу с другими типами изделий, имеющими общие режимы работы и совпадающие диапазоны частот.

Радиостанция обеспечивает работу и сопряжение с: Особенности:
  • унифицированной аппаратурой внутренней связи и коммутации (АВСК);
  • оконечной аппаратурой, работающей по каналу ТЧ;
  • аппаратурой передачи данных, работающей по телеграфному каналу.
  • Ввод частоты, набор режимов: ручной, с клавишной панели или автоматический от устройства ввода радиоданных.
  • Дисплей: буквенно-цифровой со световой индикацией

Управление радиостанцией Р-168-100КАЕ автоматическое, реализованное с помощью двух встроенных микро-ЭВМ: базовой, обеспечивающей управление всеми видами и режимами работ, и периферийной, предназначенной для настройки автоматического согласующего устройства на широкий класс антенн (в том числе штыревую антенну АШ-4, двухштыревую антенну зенитного излучения, Т-образную антенну и симметричный вибратор). По своим тактико-техническим характеристикам радиостанция соответствует лучшим мировым образцам и предназначена для замены ранее серийно выпускаемых отечественных радиостанций Р-130М, Р-134, Р-163-50К.

Состав: Режимы работы:

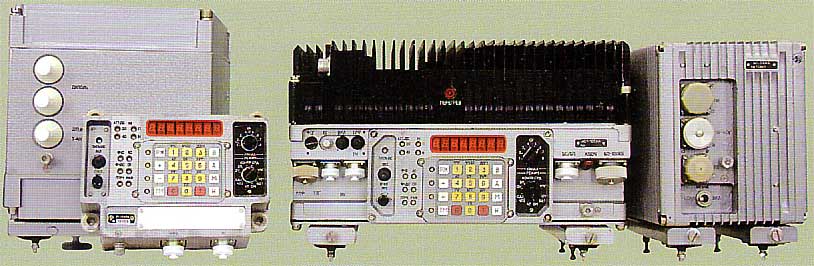

  • Приемопередатчик с амортизатором
  • Антенное согласующее устройство (АСУ-100КА) с аммортизатором
  • Антенна АШ-4
  • Антенна "диполь"
  • Блок питания с амортизатором
  • Комплект соединительных кабелей
  • Одиночный комплект ЗИП
  • Симплекс
  • Двухчастотный симплекс
  • Программная перестройка частоты (ППРЧ)
  • Автоматизированная адаптивная связь
  • Сканарующий прием по 8 ЗПЧ
  • Ручная и автоматизированная запись радиоданных
  • Передача и прием циркулярного, адресного и тонального вызова
  • Дежурный прием
  • Работа нв 8 ЗПЧ
  • Дистанционное управление от ПДУ или от СПУ
  • Управление работой от внешней ЭВМ по стыку RS-232C
  • Автоматизированный контроль работоспособности
Виды работы:
  • Телефон с однополосной модуляцией (SSB)
  • Телефон с техническим маскированием речевой информации
  • Телеграф с частотной манипуляцией ЧТ-200, ЧТ-500
  • Амплитудный телеграф (CW)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот 1.5 - 29.9999 MHz
Шаг сетки частот 0.1 KHz
Нестабильность частоты не более ±3 x 10-7
Приёмник Чувствительность В телефонных режимах не более 2.0 мкв
В телеграфных режимах не более 1.5 мкв
Уровень восприимчивости по побочным каналам не менее 90 dB/мкв
Передатчик Выходная мощность (мин./макс.) 10/100 вт
Ослабление побочных каналов не менее 60 dB
Дальность связи на антенну АШ-4 не менее 25-60 км
Дальность связи на антенну "диполь" (на мачте Р-168МК) не менее 350 км
Напряжение питания и потребляемый ток ±27 В / 18 А
Наработка на отказ не менее 3 000 час
Интервал рабочих температур -50 ... +60 °C
Габариты и масса приемопередатчика 410 x 260 x 285 мм; 28 кг
антенного согласующего устройства 446 x 295 x 250 мм; 19 кг
блока питания 175 x 263 x 285 мм; 9 кг
[29.07.2002] Информацию предоставили: Сергей Л.Чучанов (UR3IRS)
